Las válvulas de mariposa se utilizan ampliamente en el tratamiento de agua, sistemas de climatización (HVAC), centrales eléctricas, la industria química y la minería. Su tamaño compacto, su rápida operación y su rentabilidad las convierten en una opción popular para tuberías de gran diámetro.
Sin embargo, no todas las válvulas de mariposa son iguales: los diferentes diseños se adaptan a distintas condiciones de presión, temperatura y fluidos. Elegir el tipo incorrecto puede provocar desgaste prematuro, fugas o costosos tiempos de inactividad. Esta guía explica cada tipo de válvula de mariposa y sus condiciones de funcionamiento recomendadas, ayudando a ingenieros y compradores a elegir la válvula óptima para cada aplicación.
Una válvula de mariposa utiliza un disco circular (la «mariposa») que gira sobre un eje para iniciar, detener o regular el flujo. Sus ventajas incluyen una estructura simple, peso ligero, tamaño reducido y bajo par de accionamiento. Tipos de conexión típicos: tipo wafer, con orejetas, brida y soldadura a tope.
Manual (volante/palanca/reductor): para tamaños pequeños o funcionamiento poco frecuente.
Actuador neumático: respuesta rápida para la automatización de procesos.
Actuador eléctrico: control remoto preciso e integración con sistemas de control distribuido (DCS).
Actuador hidráulico: para aplicaciones de alto par y entornos exigentes.

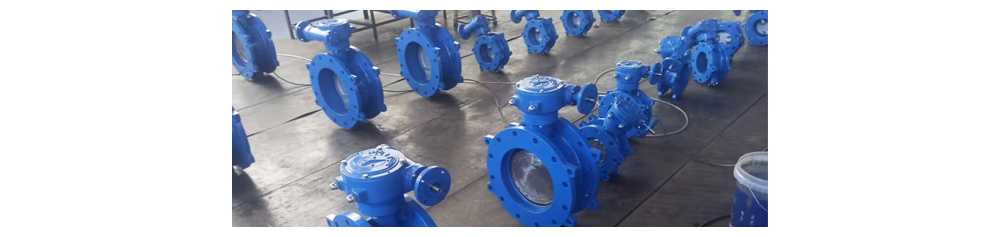

Válvula de mariposa de doble excentricidad WEIZIDOM
Características: Vástago y disco centrados; asiento resiliente (de caucho).
Condiciones adecuadas:
Presión: normalmente PN10–PN16 (presión baja a media).
Temperatura: aprox. −10 °C a +120 °C (depende del material, p. ej., EPDM, NBR).
👉 Fluidos: agua limpia, aguas residuales municipales, líquidos ligeramente corrosivos.
Ventajas: Excelente estanqueidad en sistemas de baja presión, bajo coste.
Desventajas: No apta para fluidos a alta temperatura, abrasivos o altamente corrosivos.
Aplicaciones típicas: Distribución de agua, alcantarillado, climatización (HVAC).
Recomendación: Utilice EPDM para agua potable y altas temperaturas (hasta su límite); NBR para resistencia al aceite; asegúrese de la compatibilidad del fluido.
Características: El vástago ligeramente descentrado reduce la fricción del sello, prolongando la vida útil del asiento.
Condiciones adecuadas:
Presión: PN16–PN25 (típica).
Temperatura: −20 °C a +200 °C (depende del material del asiento).
👉 Fluidos: agua, vapor a baja presión, corrosivos moderados.
Ventajas: Menor desgaste en comparación con las válvulas concéntricas, mayor durabilidad del sello.
Desventajas: Limitada para temperaturas y presiones extremadamente altas.
Aplicaciones típicas: Líneas de agua industriales, tuberías de procesos generales.
Recomendación: Considere la válvula de excentricidad simple cuando se requiera una temperatura moderada y una mayor durabilidad.
Características: Dos offsets permiten que el disco se desplace rápidamente fuera del asiento, minimizando la fricción y el desgaste. Disponible con asientos metálicos o resilientes.
Condiciones adecuadas:
Presión: PN10–PN40 y superior con diseño reforzado.
Temperatura: −40 °C a +350 °C (se aplican límites para asientos blandos; asientos metálicos para altas temperaturas).
👉 Fluidos: agua, vapor (temperatura baja a media), soluciones químicas, lodos (con asiento adecuado).
Ventajas: Bajo par de operación, larga vida útil del asiento, ideal para operaciones frecuentes.
Desventajas: Los asientos blandos limitan el uso a altas temperaturas; los asientos metálicos aumentan el costo.
Aplicaciones típicas: Tratamiento de agua, alimentación de agua para centrales eléctricas, procesos químicos.
Consejo de selección: Para aplicaciones abrasivas o a altas temperaturas, seleccione una válvula de doble excentricidad con asiento metálico o revestimiento de PTFE.
Características: El tercer offset crea un plano de sellado metal-metal que elimina la fricción durante el funcionamiento; diseñada para un cierre hermético y condiciones extremas.
Condiciones adecuadas:
Presión: Disponibles clasificaciones de alta presión (según el diseño).
Temperatura: Hasta 500 °C o más, según la aleación.
👉 Fluidos: Vapor a alta temperatura, hidrocarburos, servicios químicos corrosivos que requieren un cierre hermético.
Ventajas: Tolerancia a altas temperaturas y presiones, fugas prácticamente nulas, larga vida útil en condiciones adversas.
Desventajas: Mayor costo inicial, requiere fabricación de precisión.
Aplicaciones típicas: Plantas petroquímicas, generación de energía, petróleo y gas, puntos de cierre críticos.
Consejo de selección: Elija un material de alta aleación (dúplex, Inconel) para servicios corrosivos/a alta temperatura y especifique el recubrimiento del asiento si hay presencia de fluidos erosivos.

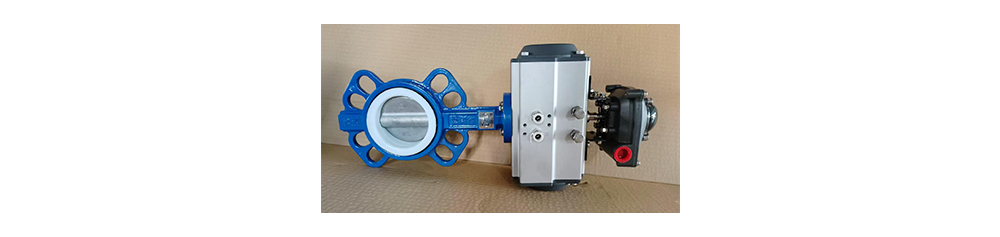

Válvula de mariposa neumática WEIZIDOM
👉 Asientos elásticos (caucho/PTFE): menor costo, buen sellado inicial, resistencia limitada a la temperatura y a los productos químicos.
👉 Asientos metálicos: para altas temperaturas/presiones y fluidos abrasivos; mayor durabilidad y capacidad de cero fugas en muchas aplicaciones.
Recopilar: DN, PN, fluido, temperatura máxima/mínima, rango de caudal, clase de fuga requerida, frecuencia de operación, requisitos del actuador, normas industriales (API, ISO, EN). Para sistemas automatizados, especificar el par del actuador, los requisitos de seguridad ante fallos y las señales de retroalimentación.
🔹 Limpiar la tubería antes de la instalación; eliminar la escoria de soldadura.
🔹 Utilizar filtros aguas arriba para fluidos sucios.
🔹 Asegurar la correcta alineación de las bridas; apretar los pernos en cruz.
🔹 Para asientos blandos, evitar la exposición prolongada a altas temperaturas.
🔹 Inspección periódica: estado del asiento, empaque del vástago, montaje del actuador.
Sí, pero para un control preciso, elija un diseño de asiento y un actuador adecuados; para un control de flujo preciso, se recomiendan las válvulas de control.
Sí, con materiales de asiento y recubrimientos protectores adecuados; verifique la resistencia a la erosión.
Las válvulas de mariposa concéntricas tienen el disco y el vástago centrados, y se utilizan principalmente para fluidos limpios y de baja presión.
Las válvulas de doble excentricidad cuentan con dos excentricidades para reducir la fricción, y son adecuadas para presión media y operación frecuente.
Las válvulas de triple excentricidad utilizan un sello metal-metal y soportan altas temperaturas y presiones, lo que las hace ideales para aplicaciones con vapor y aceite.
Sí, las válvulas de mariposa se pueden usar para regular el caudal si se seleccionan correctamente.
Por ejemplo, los diseños de doble y triple excentricidad ofrecen un mejor control y menor desgaste del asiento que los tipos concéntricos.
Sin embargo, para un control preciso, una válvula de control específica puede ser más adecuada.
Los materiales típicos para los asientos incluyen EPDM, NBR y PTFE para válvulas con asiento blando, y acero inoxidable, dúplex o Inconel para diseños con asiento metálico.
Los materiales para los discos varían desde hierro dúctil y acero al carbono hasta acero inoxidable 316 o bronce, según la corrosividad y la temperatura del fluido.
Elija una válvula con asiento resiliente para servicios de agua, climatización y servicios generales (temperatura baja a media).
Seleccione una válvula con asiento metálico cuando opere bajo alta presión, alta temperatura o con fluidos corrosivos, como vapor, aceite o productos químicos.
Los asientos metálicos también proporcionan un cierre más hermético y una mayor vida útil en aplicaciones exigentes.
Sí, pero solo se recomiendan los tipos de doble o triple excentricidad para dichas aplicaciones.
Las válvulas de triple excentricidad con asiento metálico soportan temperaturas de hasta 500 °C o superiores, con presiones nominales de hasta PN63 o más.
Los tipos concéntricos no son adecuados para sistemas de alta temperatura/presión.

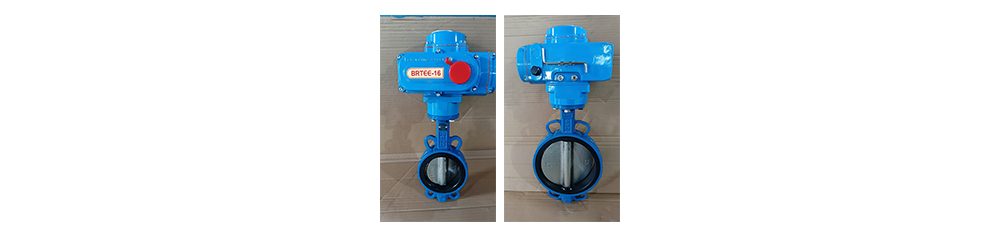

Válvula de mariposa eléctrica WEIZIDOM
Los problemas comunes incluyen fugas en el asiento, atasco del disco, corrosión o apriete excesivo durante el funcionamiento.
Para prevenirlos:
🔹 Limpie las tuberías antes de la instalación.
🔹 Elija el material del asiento adecuado para el fluido.
🔹 Evite apretar demasiado los tornillos.
🔹 Realice inspecciones periódicas de los sellos y empaquetaduras.
🔹 Asegúrese de que las bridas de la tubería estén correctamente alineadas antes de la instalación.
🔹 Instale las juntas según sea necesario (especialmente para conexiones bridadas).
🔹 Apriete los tornillos gradualmente en forma de cruz para distribuir la presión uniformemente.
🔹 Asegúrese de que el disco esté ligeramente abierto durante la instalación para evitar daños en el asiento.
Las válvulas de mariposa se utilizan ampliamente en:
🔹 Sistemas de tratamiento y distribución de agua
🔹 Redes de climatización y protección contra incendios
🔹 Sistemas de generación de energía y calderas
🔹 Plantas de petróleo, gas y petroquímicas
🔹 Industrias alimentaria, papelera y minera
Su versatilidad y rentabilidad las hacen idóneas para casi cualquier proceso de manejo de fluidos.
Seleccionar el tipo correcto de válvula de mariposa para las condiciones de su proceso es esencial para la seguridad, el rendimiento y el costo del ciclo de vida.
WEIZIDOM ofrece una gama completa de válvulas de mariposa (con asiento resiliente, de excentricidad simple, doble o triple, y diseños revestidos) y brinda soporte técnico para la selección y dimensionamiento.
