La industria química es uno de los entornos más exigentes para los equipos de control de fluidos. Los ácidos concentrados (H₂SO₄, HCl, HNO₃), los álcalis cáusticos (NaOH), los disolventes orgánicos agresivos y las lechadas corrosivas a alta temperatura degradan rápidamente las válvulas, accesorios e instrumentos estándar. Las fugas en los empaques, la erosión de los asientos, la corrosión del metal y la permeación son problemas cotidianos.
Seleccionar el producto adecuado no solo se trata de prevenir fugas; se trata de garantizar la seguridad de la planta, prevenir liberaciones al medio ambiente, minimizar los tiempos de inactividad por mantenimiento y proteger al personal de la exposición a productos químicos peligrosos.

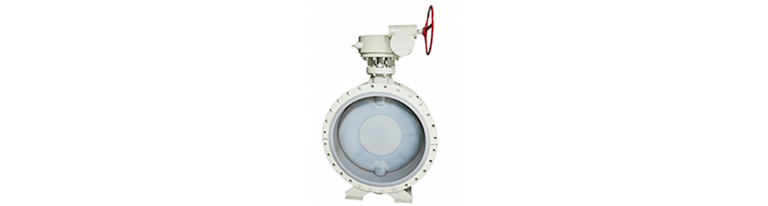

Válvula de mariposa con un revestimiento de fluoropolímero (PTFE, F46/FEP o PFA) en todas las partes mojadas: el interior del cuerpo y el disco están completamente encapsulados. El disco gira 90° para abrir o cerrar. Diseñada específicamente para medios altamente corrosivos, incluidos ácidos fuertes, álcalis y agentes oxidantes.
Excelente resistencia química: El revestimiento de fluoroplástico resiste ácido sulfúrico, ácido clorhídrico, ácido fluorhídrico, agua regia y álcalis fuertes.
Compacta y ligera: Ocupa menos espacio que las válvulas de bola o de compuerta del mismo tamaño.
Operación rápida de cuarto de vuelta: Apertura/cierre rápido para sistemas automatizados.
Sellado bidireccional: Logra un cierre sin fugas con un diseño de asiento adecuado.
Amplio rango de diámetros: Disponible desde DN50 hasta DN1200 (2″ a 48″).
Aislamiento y regulación en líneas de ácidos fuertes (HCl, H₂SO₄, HNO₃).
Líneas de transferencia de sosa cáustica (NaOH).
Servicio con disolventes orgánicos y agentes oxidantes.
Alimentación y descarga de reactores químicos.
Las válvulas de mariposa con asiento metálico se corroen rápidamente en servicio con ácidos; las válvulas con revestimiento de caucho se degradan. El revestimiento de fluoroplástico aísla completamente el cuerpo metálico del medio. Para líneas corrosivas de gran diámetro donde las válvulas de compuerta son demasiado pesadas y las de bola demasiado caras, la válvula de mariposa con revestimiento de fluoroplástico es la opción estándar.

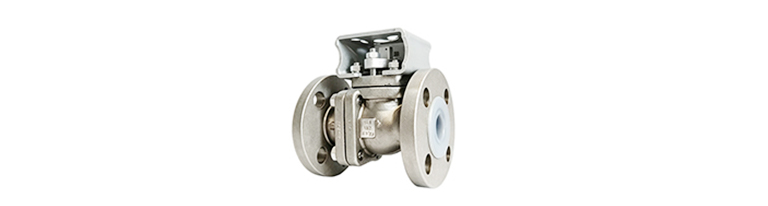

Válvula de bola con un revestimiento de fluoropolímero (PTFE, F46/FEP o PFA) en el cuerpo, la bola y los asientos. Operación de cuarto de vuelta. La bola tiene un paso total o estándar. Diseñada para servicios químicos agresivos donde la ausencia de fugas y la resistencia a la corrosión son críticas.
Resistencia química inigualable: El revestimiento de PTFE/F46 maneja ácidos fuertes, álcalis y disolventes con alta estabilidad química.
Cierre hermético a burbujas: Los asientos de PTFE proporcionan un sellado sin fugas.
Opción de paso total: Mismo diámetro interno que la tubería, mínima caída de presión.
Vástago y bola integrados: Elimina los puntos de fuga potenciales entre el vástago y la bola.
Diseño de entrada lateral: Permite el mantenimiento en línea sin retirar el cuerpo de la válvula.
Aislamiento de ácidos y álcalis en líneas de proceso críticas.
Sistemas de transferencia de disolventes.
Cierre de alimentación de reactores químicos.
Manipulación de productos químicos de alta pureza.
Para diámetros más pequeños (DN15 a DN200), la válvula de bola con revestimiento de fluoroplástico ofrece un cierre más hermético que las válvulas de mariposa y una menor caída de presión que las válvulas de globo. En servicios químicos donde no se tolera ni la más mínima fuga, el diseño del asiento de PTFE garantiza un sellado hermético a burbujas que ninguna válvula con asiento metálico puede igualar.

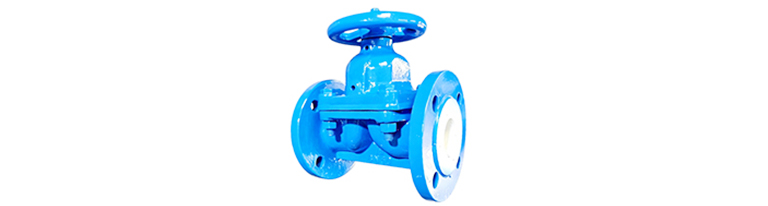

Válvula de diafragma con revestimiento completo de fluoropolímero (PTFE, F46/FEP o PFA) en el cuerpo y el diafragma. El diafragma flexible es el único componente mojado: aísla completamente el mecanismo de accionamiento del medio. Disponible en diseños de tipo vertedero y de paso directo.
Cero fugas por el vástago: Sin prensaestopas; el diafragma aísla completamente la boneta del fluido de proceso.
Resistencia química superior: El revestimiento de fluoroplástico soporta ácidos fuertes, álcalis y disolventes.
Trayectoria de flujo sin bolsas: Sin cavidades ni puntos muertos, lo que evita la retención y contaminación del medio.
Excelente para lechadas y medios cristalizantes: El diafragma se adapta alrededor de las partículas para un cierre positivo.
Capacidad CIP/SIP: Adecuado para aplicaciones químicas de alta pureza y farmacéuticas.
Aislamiento y dosificación de ácidos y álcalis fuertes.
Procesamiento químico de alta pureza.
Líneas de lechadas corrosivas y medios cristalizantes.
Sistemas de alimentación química que requieren cero emisiones fugitivas.
Las válvulas de compuerta, de bola y de globo tienen prensas de empaquetadura que pueden fugarse y cavidades que atrapan medios corrosivos. La válvula de diafragma elimina ambos problemas: el diafragma es el único componente mojado y la trayectoria de flujo suave evita la acumulación de medio. Para servicios con productos químicos peligrosos donde no se toleran las emisiones fugitivas, la válvula de diafragma con revestimiento de fluoroplástico es la única opción fiable.
Válvula de compuerta con cuerpo de acero inoxidable (CF8/SS304 o CF3M/SS316L). La compuerta se mueve linealmente hacia arriba y hacia abajo. Se utiliza principalmente para aislamiento (abierto/cerrado) en tuberías químicas. Sin revestimiento: depende de la propia aleación de acero inoxidable para su resistencia a la corrosión.
Resistencia a la corrosión: El SS316L resiste el ataque de ácidos y cloruros en servicios moderados.
Baja caída de presión cuando está totalmente abierta: La compuerta se retrae completamente para un flujo sin obstrucciones.
Sellado bidireccional: Sella igualmente bien en ambas direcciones de flujo.
Capacidad a alta temperatura: Adecuada para procesos químicos a temperatura elevada (a diferencia de las válvulas revestidas).
Aislamiento de líneas químicas no severas (ácidos suaves, álcalis, agua).
Servicios químicos a alta temperatura (donde no se pueden usar revestimientos de fluoroplástico).
Aislamiento de vapor y agua caliente de proceso.
Líneas de servicios auxiliares en plantas químicas.
Para servicios químicos a alta temperatura por encima de 180 °C, no se pueden utilizar válvulas con revestimiento de fluoroplástico, ya que el material del revestimiento se ablanda o degrada. Las válvulas de compuerta de acero inoxidable proporcionan toda la resistencia del metal y la resistencia a la corrosión cuando los revestimientos poliméricos no son viables. También ofrecen la menor caída de presión para aislamiento de gran diámetro.

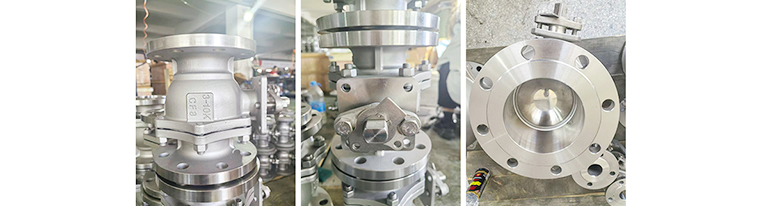

Válvula de bola con cuerpo de acero inoxidable (SS304, SS316, CF8, CF8M) y asientos de PTFE o PTFE reforzado. Operación de cuarto de vuelta. Diseñada para servicios químicos donde no se requiere una válvula revestida, pero se necesitan resistencia a la corrosión y cierre hermético.
Resistente a la corrosión: El cuerpo de SS316/CF8M resiste ácidos moderados y cloruros.
Cierre hermético a burbujas: Los asientos de PTFE proporcionan un sellado sin fugas.
Cuarto de vuelta rápido: Abre o cierra en un movimiento de 90°.
Opción de paso total: Mínima caída de presión.
Amplio rango de temperatura: Adecuada desde temperaturas criogénicas hasta moderadamente altas.
Líneas de alimentación y transferencia químicas (corrosividad moderada).
Sistemas de agua de alta pureza y disolventes.
Líneas de servicios auxiliares y de servicio general.
Aislamiento de instrumentos y manómetros.
Para servicios químicos por debajo del límite de corrosión del acero inoxidable, la válvula de bola de acero inoxidable totalmente metálica proporciona una vida útil más larga y mayores clasificaciones de presión que las válvulas con revestimiento de fluoroplástico. También ofrece un cierre más hermético que las válvulas de compuerta y es adecuada para operaciones frecuentes.

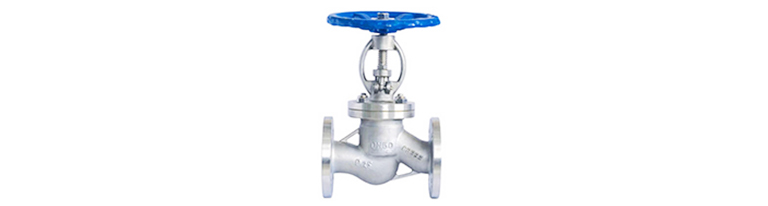

Válvula de globo con cuerpo de acero inoxidable. El disco se mueve perpendicularmente al asiento, proporcionando un control de estrangulamiento preciso. Se utiliza para la regulación del flujo en lugar de para un simple aislamiento en procesos químicos.
Excelente capacidad de estrangulamiento: Característica de flujo lineal para un control preciso del caudal.
Resistente a la corrosión: El cuerpo de SS316/CF8M soporta ataques químicos moderados.
Buen cierre: Opciones de asiento metal-metal o de PTFE.
Reparable en línea: El asiento y el disco se pueden reparar sin retirar el cuerpo de la válvula.
Control de dosificación e inyección de productos químicos.
Líneas de recirculación de bombas.
Regulación de vapor y condensado.
Control de agua de refrigeración.
Las válvulas de compuerta son solo para aislamiento; no estrangulan bien. Las válvulas de bola son para apertura/cierre y regulación limitada. La válvula de globo está diseñada específicamente para estrangulamiento: su característica de flujo permite un control preciso de las velocidades de alimentación química, lo que la hace indispensable en aplicaciones de dosificación y regulación.

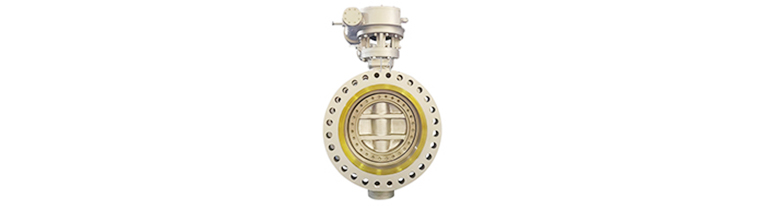

Válvula de mariposa con geometría de triple desplazamiento (tres excentricidades) y asiento metálico. El disco sigue una acción de leva: se levanta del asiento antes de girar, eliminando el desgaste. Disponible con cuerpo de acero inoxidable (SS304, SS316, SS316L) para resistencia a la corrosión.
Cero desgaste del asiento: La acción de leva levanta el sello del asiento antes de la rotación.
Sellado metal-metal: Adecuada para alta temperatura (hasta 600 °C) y servicio abrasivo.
Cero fugas bidireccional: Mantiene el sellado Clase VI según ISO 5208.
Segura contra incendios: Construcción totalmente metálica sin elastómeros que puedan quemarse.
Alta presión y gran diámetro: Maneja altas presiones (hasta Clase 600) y grandes diámetros.
Aislamiento de reactores químicos a alta temperatura.
Servicio corrosivo y abrasivo (donde los revestimientos de fluoroplástico no soportan la temperatura).
Líneas químicas de alta presión.
Líneas de catalizadores y lechadas abrasivas.
Cuando el servicio químico requiere tanto resistencia a la corrosión como capacidad a alta temperatura (por encima de 180 °C), no se pueden utilizar válvulas con revestimiento de fluoroplástico. Las válvulas de mariposa estándar con asientos blandos fallan. La válvula de mariposa de acero inoxidable triple excéntrica proporciona durabilidad de asiento metálico, resistencia a altas temperaturas y cierre bidireccional. Llena el vacío entre las válvulas revestidas y las válvulas de aleaciones costosas.
Las bridas conectan tuberías, válvulas y equipos. Las bridas de acero inoxidable (SS304, SS316/316L) proporcionan resistencia a la corrosión en entornos químicos agresivos: líneas de ácidos, transferencia de cáusticos y sistemas de disolventes.
Resistentes a la corrosión: El SS316L soporta el ataque de ácidos, cáusticos y cloruros.
Alta resistencia: Adecuadas para circuitos químicos de alta presión.
Taladrado estándar: Compatibles con normas ANSI, DIN, GB, JIS y HG.
Unión soldada o roscada: Métodos de conexión flexibles.
Trazabilidad: Certificación de materiales disponible para servicios críticos.
Conexión de válvulas revestidas y equipos en líneas de ácidos.
Uniones bridadas en tuberías químicas de alta presión.
Conexiones en líneas de transferencia de corrosivos.
Tuberías de reactores y parques de tanques.
Las bridas de acero al carbono se corroen en servicios químicos, lo que provoca fallos en las juntas y fugas. La brida de acero inoxidable proporciona resistencia y protección contra la corrosión. Para líneas de ácidos y cáusticos, es la opción estándar; ningún otro material ofrece este equilibrio entre resistencia y resistencia a la corrosión.
Codo de tubería de 45° o 90° fabricado en acero inoxidable (SS304, SS316L). Se utiliza para cambiar la dirección del flujo en tuberías químicas corrosivas.
Resistente a la corrosión: Para servicio con ácidos, cáusticos y disolventes.
Interior liso: Menor turbulencia en comparación con el acero al carbono revestido.
Opciones de radio largo: Cambio más suave para medios abrasivos o viscosos.
Soldable: Fácilmente integrable en sistemas de tuberías de acero inoxidable.
Dimensiones estándar: ASME B16.9, GB/T 12459.
Cambios de dirección en líneas de transferencia de ácidos y cáusticos.
Líneas de alimentación y descarga de productos químicos corrosivos.
Tuberías de descarga de bombas con riesgo de corrosión.
Líneas de productos químicos de alta pureza.
Un sistema de tuberías totalmente de acero inoxidable requiere codos de acero inoxidable en cada cambio de dirección. Los codos de acero al carbono se corroen en servicios químicos; los codos de plástico carecen de resistencia mecánica. Los codos de acero inoxidable cubren la necesidad con resistencia a la corrosión y plena clasificación de presión; son esenciales para cualquier sistema de tuberías químicas corrosivas.
Accesorio de tres vías: té recto o té reductor, fabricado en acero inoxidable. Se utiliza para derivar o combinar flujo en sistemas de tuberías químicas.
Resistente a la corrosión: La misma protección SS304/316L.
Flujo de derivación: Permite la distribución a múltiples puntos de proceso químico.
Opciones reductoras: De un tamaño a dos tamaños más pequeños.
Más resistente que el acero al carbono revestido: Sin riesgo de delaminación del revestimiento.
Soldable: Conexiones fiables y sin fugas.
Distribución de solución ácida o cáustica a múltiples reactores.
Combinación de corrientes químicas de equipos en paralelo.
Derivación de alimentación de reactivos a múltiples puntos de proceso.
Conexiones para sistemas de muestreo.
Para crear una derivación en una línea química, se necesita un té o una silla soldada. Los tés de acero inoxidable proporcionan derivaciones fuertes y sin fugas sin introducir puntos de corrosión. En servicios con ácidos o cáusticos, los tés de acero al carbono fallan en la soldadura de la derivación debido a la corrosión preferencial; los tés de acero inoxidable eliminan este modo de fallo.

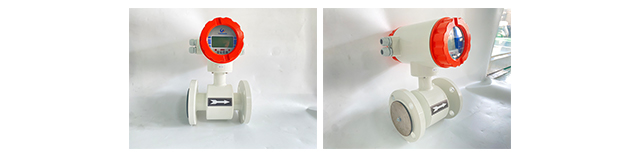

Medidor de caudal que mide el flujo utilizando la ley de inducción electromagnética de Faraday. Requiere un fluido conductor (la mayoría de las soluciones químicas y ácidos cumplen este requisito). Sin partes móviles, ideal para aplicaciones con productos químicos corrosivos.
Sin caída de presión: Diseño de paso total sin obstrucciones.
Sin partes móviles: Sin desgaste, sin mantenimiento, ideal para medios corrosivos.
Altamente preciso: ±0,5 % de la lectura o mejor.
Revestimiento de PTFE o PFA: Protege la electrónica con un revestimiento resistente a la corrosión.
Salida analógica (4-20 mA): Se conecta directamente al DCS o al sistema de control de la planta.
Medición de flujo de ácidos para el control de procesos.
Monitoreo de transferencia de cáusticos.
Verificación de dosificación química.
Balance químico general de la planta y generación de informes.
Para medir con precisión el flujo de productos químicos corrosivos, no se pueden utilizar medidores de caudal mecánicos (se corroen) ni placas de orificio (crean caída de presión y erosión). El medidor de caudal electromagnético no tiene partes móviles, ni obstrucciones y cuenta con un revestimiento resistente a la corrosión. Para plantas químicas que requieren una medición de caudal precisa y sin mantenimiento, es la opción estándar.
Tabla Resumen: Función de Cada Producto en la Industria Química (Referencia Rápida para Ingenieros de Proyectos)
| Producto | Función Principal en la Industria Química | Aplicación Típica |
| Válvula de Mariposa con Revestimiento de Fluoroplástico | Aislamiento y regulación de medios corrosivos | Ácidos fuertes (H₂SO₄, HCl), álcalis, disolventes — gran diámetro |
| Válvula de Bola con Revestimiento de Fluoroplástico | Aislamiento sin fugas en servicio corrosivo | Líneas de ácidos y cáusticos, sistemas de disolventes — cierre hermético |
| Válvula de Diafragma con Revestimiento de Fluoroplástico | Aislamiento sin emisiones para medios peligrosos | Ácidos fuertes, productos químicos de alta pureza, servicio peligroso |
| Válvula de Compuerta de Acero Inoxidable | Aislamiento en servicio a alta temperatura / corrosividad moderada | Líneas químicas a alta temperatura, vapor, sistemas de servicios auxiliares |
| Válvula de Bola de Acero Inoxidable | Control de apertura/cierre en servicio moderadamente corrosivo | Alimentación química, líneas de servicios auxiliares, aislamiento de instrumentos |
| Válvula de Globo de Acero Inoxidable | Estrangulamiento y regulación precisa del flujo | Dosificación química, recirculación de bombas, control de flujo |
| Válvula de Mariposa de Acero Inoxidable Triple Excéntrica | Servicio corrosivo a alta temperatura / alta presión | Aislamiento de reactores, líneas químicas abrasivas >180 °C |
| Bridas de Acero Inoxidable | Conexiones de tuberías resistentes a la corrosión | Líneas de ácidos, líneas de cáusticos, circuitos de alta presión |
| Codo de Acero Inoxidable | Cambio de dirección en tuberías corrosivas | Transferencia de ácidos/disolventes, líneas de descarga de bombas |
| Té de Acero Inoxidable | Derivación de flujo en servicio corrosivo | Distribución de ácidos, derivación de alimentación de reactivos |
| Medidor de Caudal Electromagnético | Medición precisa del caudal en medios corrosivos | Monitoreo de flujo de ácidos, balance químico, integración con DCS |
Contacte con WEIZIDOM para el Soporte de su Proyecto Químico
Seleccionar la válvula, el accesorio o el medidor incorrecto para una aplicación química puede provocar fugas peligrosas, liberaciones al medio ambiente y costosos tiempos de inactividad. WEIZIDOM Group ha suministrado productos para la industria química durante más de 25 años, con soluciones de acero inoxidable y con revestimiento de fluoroplástico que cumplen con las normas GB, ANSI, DIN, BS y JIS.
