La minería es uno de los entornos más agresivos para los equipos de control de flujo. Lodos con partículas afiladas, polvos secos, soluciones de lixiviación ácida y relaves corrosivos degradan rápidamente las válvulas y accesorios estándar. Las fugas por prensaestopas, la erosión de asientos, la obstrucción por cavidades y la falla de materiales son batallas diarias.
Seleccionar el producto correcto no solo se trata de prevenir fugas — se trata de maximizar el tiempo de actividad de la planta, reducir los costos de mantenimiento y garantizar la seguridad de los trabajadores.
Una válvula de pinzamiento neumática utiliza aire comprimido para comprimir un manguito de goma (caucho natural, neopreno o EPDM) — cerrando completamente el paso del flujo. Cuando se libera la presión de aire, el manguito vuelve a su forma abierta. Ninguna pieza metálica entra en contacto con el medio.
Paso total – Sin obstrucción, pérdida de carga mínima.
Sin obstrucciones – El manguito cierra alrededor de los sólidos, no contra ellos.
Manguito resistente a la abrasión – El caucho absorbe el impacto de partículas afiladas.
Accionamiento neumático – Apertura/cierre rápido para plantas automatizadas.
Bajo mantenimiento – Solo se reemplaza el manguito, sin sellos ni prensaestopas.
Libre de corrosión – El medio del proceso solo contacta el caucho.
* Descarga de espesadores
* Alimentación y descarga de filtros
* Aislamiento de líneas de relaves
* Transferencia de lodos con alto contenido de sólidos (hasta 70% sólidos)
Cuando la concentración de sólidos supera el 40%, las válvulas de compuerta se atascan y las válvulas de bola se erosionan. La válvula de pinzamiento encierra completamente los sólidos al cerrar, proporcionando un cierre hermético sin atascar partículas. Ningún otro tipo de válvula maneja lodos de alta densidad con esta fiabilidad.
Una válvula de compuerta con revestimiento cerámico en todas las partes húmedas (cuerpo, compuerta, asientos). La compuerta se mueve linealmente hacia arriba y abajo. Estándar JB/T8691-1998, DN50-1000, PN10-16. Materiales: WCB, CF8, CF8M.
Resistencia extrema a la abrasión – Dureza cerámica HRA85+ resiste escoria, ceniza seca, lodo grueso.
Capacidad para grandes diámetros – Hasta DN1000 (40″) para líneas principales de lodo.
Movimiento autolimpiante – El movimiento de la compuerta desprende sólidos acumulados.
Resistente a la corrosión – La cerámica es inerte a la mayoría de los ácidos.
Larga vida en servicio de bajo ciclo – Ideal para aislamiento que opera pocas veces al día.
Rentable – Costo más bajo que válvulas de aleaciones exóticas para rango PN10-16.
* Aislamiento de tuberías de lodo
* Eliminación de cenizas en plantas de energía (adyacentes a operaciones mineras)
* Aguas negras de química del carbón
* Líneas de lodo metalúrgico
Las válvulas de compuerta con asiento metálico se desgastan rápidamente en servicio abrasivo. Las válvulas revestidas de goma se rompen. El revestimiento cerámico combina dureza con inercia química, sobreviviendo donde fallan tanto el metal como los elastómeros. Para aislamiento de lodos de gran diámetro y bajo ciclo, ninguna alternativa iguala su vida útil.

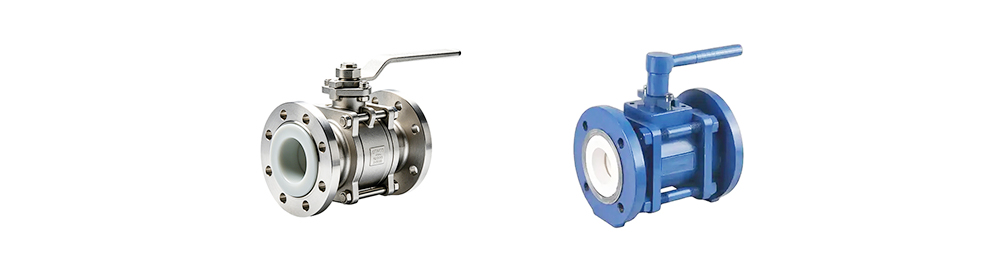

Una válvula de bola con bola, asientos y revestimiento interno de cerámica. Operación de cuarto de vuelta. Estándar GB/T12237-2007, DN20-350, PN10-64. Materiales: A105, E304, F316.
Alta capacidad de presión – Hasta PN64 (equivalente a Clase 600).
Cierre hermético con polvos finos – Polvo de sílice, polvo de carbón, relaves finos.
Cuarto de vuelta rápido – Cierre de emergencia rápido o ciclado automatizado.
Corrosivo + abrasivo combinados – Maneja lodo ácido (HCl + sólidos).
Paso de flujo cerámico suave – Baja pérdida de carga, sin adherencias.
Amplia elección de materiales – Cuerpo de acero al carbono o acero inoxidable.
* Líneas de lodo de carbón y polvo de carbón
* Preparación de materiales para nuevas energías (litio, grafito)
* Eliminación de cenizas de alta intensidad
* Circuitos de lixiviación ácida con sólidos
Las válvulas de bola con asientos metálicos no pueden sellar contra polvos abrasivos finos — las partículas se incrustan y causan fugas. Las bolas con asiento blando se rompen. La bola y asiento cerámicos se lapean hasta lograr un sello casi perfecto mientras resisten el desgaste. Para servicio de alta presión, ciclo frecuente o polvo fino, es la única opción confiable.
Una válvula de cuchilla con cuerpo de WCB (acero al carbono), accionada por un cilindro neumático. La cuchilla afilada “corta” el lodo y cierra contra un asiento. Se usa para aislamiento de paso total (on/off) de lodos espesos.
Corta sólidos – El borde afilado de la cuchilla corta lodo fibroso o con alto contenido de sólidos.
Accionamiento neumático – Operación remota para áreas peligrosas.
Sellado bidireccional – Sella contra presión desde cualquier lado.
Perfil bajo – Ahorra espacio comparada con válvulas de compuerta o bola.
Mantenimiento fácil – Asiento y cuchilla reemplazables sin quitar el cuerpo.
Rentable – Menor costo que la versión con revestimiento cerámico para servicio menos severo.
* Aislamiento de alimentación de celdas de flotación
* Descarga de espesadores (abrasión moderada)
* Cierre de tuberías de concentrado
* Aislamiento de sistemas de deshidratación
Para lodos que contienen fibras, partículas largas o alto contenido de sólidos que obstruirían una válvula de compuerta regular, la acción de cizallamiento de la válvula de cuchilla asegura un cierre completo. Ningún otro tipo de válvula puede “cortar” una línea obstruida.
El mismo diseño de válvula de cuchilla pero con cuerpo de acero inoxidable (CF8/SS304 o CF3M/SS316L). Se usa donde la corrosión se combina con sólidos — lodos ácidos o agua de proceso salina.
Resistencia a la corrosión – SS316L resiste el ataque de cloruros y bajo pH.
Cuchilla afilada que corta sólidos – Misma acción de corte que la versión WCB.
Neumática o manual – Opciones flexibles de accionamiento.
Sin acumulación en cavidades – El diseño de la cuchilla minimiza el atrapamiento de sólidos.
Mayor vida útil en lodo corrosivo – Supera al acero al carbono por semanas o meses.
Bidireccional – Sella igualmente en ambas direcciones de flujo.
* Circuitos de flotación ácida (pH <5)
* Líneas de proceso con agua salina
* Manejo de concentrados corrosivos (cobre, níquel)
* Aislamiento de alimentación de lixiviación
Las válvulas de cuchilla estándar de acero al carbono se corroen rápidamente en servicios mineros ácidos o salinos. La versión de acero inoxidable proporciona la misma acción de corte con resistencia química. Ninguna otra válvula combina capacidad de corte con resistencia a la corrosión en un solo paquete.
Una válvula de mariposa con tres desplazamientos (triple excentricidad) — asiento metálico contra sello metálico. Sin partes blandas. Cuarto de vuelta, adecuada para alta presión, alta temperatura y servicios abrasivos.
Cero desgaste del asiento – La acción de leva levanta el sello antes de la rotación.
Sellado metal-metal – Soporta alta temperatura y abrasión.
Alta presión nominal – Hasta Clase 600 (PN100).
Grandes diámetros – Hasta 48″ para líneas principales de lodo.
Bajo par – Accionamiento más fácil comparado con válvulas de compuerta.
Segura contra incendios – Sin elastómeros que se quemen.
* Alimentación y aislamiento de autoclaves de lixiviación a alta presión
* Tuberías de concentrado (cobre, oro)
* Líneas de relaves a alta presión
* Aislamiento de descarga de molinos SAG
Las válvulas de mariposa con asiento blando fallan en servicios mineros de alta temperatura o altamente abrasivos. Las válvulas de compuerta son lentas y pesadas. El diseño triple excéntrico combina durabilidad de asiento metálico, velocidad de cuarto de vuelta y cierre bidireccional. Para LAP (lixiviación ácida a alta presión) o tuberías de concentrado, es a menudo la única válvula que sobrevive.
Una válvula con una entrada y dos salidas (o dos entradas, una salida), utilizada para desviar el flujo entre dos caminos. Puede ser de tipo bola o macho, manual o accionada.
Una sola válvula reemplaza a dos – Reduce accesorios, soldaduras y puntos de fuga.
Sin puntos muertos – Sin medio atrapado al cambiar.
Desviación rápida del flujo – Segundos para cambiar de dirección.
Diseño compacto – Ahorra espacio en sistemas montados en skid.
Baja pérdida de carga – Geometría interna suave.
Fácil automatización – Un solo actuador controla dos servicios.
* Desviación de reactivos en circuito de flotación
* Conmutación de alimentación de filtros entre prensas filtrantes
* Enrutamiento de concentrado a diferentes tolvas
* Dirección de flujo en sistemas de muestreo
Dos válvulas separadas con una pieza de conexión crean puntos muertos donde el lodo se asienta y seca — causando obstrucciones. Una válvula direccional de tres vías elimina por completo los puntos muertos, asegurando un flujo continuo sin sedimentación. Ninguna otra disposición logra esto con un solo actuador.
Una válvula de cuarto de vuelta con un macho cónico o cilíndrico que rota para alinear los puertos. Puede ser lubricada (para metal-metal) o con camisa (con PTFE). Excelente para servicio de paso total (on/off) y regulación moderada.
Capacidad multipuerto – Configuraciones de 2, 3 y 4 vías.
Flujo directo – Baja pérdida de carga.
Sin cavidades – Sin acumulación de sólidos.
Bidireccional – Sella en cualquier dirección.
Larga vida útil – Con lubricación adecuada o camisa.
Alta capacidad de regulación – Puede usarse para regulación básica de flujo.
Sistemas de muestreo (válvula de macho de 3 vías)
Distribución de reactivos
Desviación de alimentación de espesadores
Líneas de recirculación de bombas
Las válvulas de bola a menudo tienen cavidades alrededor de la bola que atrapan sólidos, lo que lleva a atascos. Las válvulas de macho tienen un macho cónico liso sin cavidades. Para servicios donde la sedimentación de sólidos es una preocupación (operación intermitente), las válvulas de macho permanecen girando libremente por más tiempo que las válvulas de bola.
Las bridas conectan tuberías, válvulas y equipos. Las bridas de acero inoxidable (SS304, SS316/316L) proporcionan resistencia a la corrosión en entornos mineros agresivos — lixiviación ácida, agua salina o concentrado corrosivo.
Resistente a la corrosión – SS316L soporta cloruros y bajo pH.
Alta resistencia – Adecuada para circuitos de alta presión.
Taladrado estándar – Compatible con ANSI, DIN, GB, JIS.
Soldadura o rosca – Métodos de unión flexibles.
Reutilizables – Las uniones bridadas permiten desmontaje para mantenimiento.
Trazabilidad – Certificación de material disponible para servicio crítico.
Conexión de válvulas con revestimiento cerámico en líneas de lixiviación ácida
Uniones bridadas en tuberías de concentrado de alta presión
Conexiones de bombas de lodo corrosivo
Tuberías de parque de tanques en hidrometalurgia
Las bridas de acero al carbono se corroen en servicios mineros ácidos, lo que lleva a fallas de juntas y fugas. Las bridas de plástico carecen de resistencia. Las bridas de acero inoxidable proporcionan tanto resistencia como resistencia a la corrosión, asegurando uniones sin fugas durante toda la vida de la planta. Ningún material alternativo iguala este equilibrio.
Un codo de tubería de 45° o 90° hecho de acero inoxidable (SS304, SS316L). Se usa para cambiar la dirección del flujo en líneas mineras corrosivas o abrasivas.
Resistente a la corrosión – Para lodos ácidos y salinos.
Interior liso – Menor turbulencia comparado con acero al carbono revestido.
Opciones de radio largo – Cambio más suave para lodo abrasivo.
Soldable – Fácil integración en sistemas de tuberías de acero inoxidable.
Disponible con opciones revestidas – Puede ser revestido de cerámica o goma para abrasión extrema.
Dimensiones estándar – ASME B16.9, GB/T 12459.
Cambios de dirección en circuitos de lixiviación ácida
Líneas de transferencia de concentrado corrosivo
Tuberías de descarga de bombas con riesgo de corrosión
Líneas de agua de alta pureza (procesamiento de minerales)
Un sistema de tuberías sin codos es imposible. Los codos de acero al carbono se corroen; los codos de plástico carecen de resistencia mecánica. Los codos de acero inoxidable cierran la brecha — resistencia a la corrosión con plena capacidad de presión. Para líneas que transportan lodo ácido o agua de proceso salina, son la opción estándar.
Un accesorio de tres vías — te recto o reductor — hecho de acero inoxidable. Se usa para derivar o combinar flujo en sistemas de tuberías mineras.
Resistente a la corrosión – La misma protección SS304/316L.
Flujo de derivación – Permite la distribución a múltiples puntos.
Opciones reductoras – Un tamaño a dos tamaños más pequeños.
Más resistente que el acero al carbono revestido – Sin riesgo de delaminación del revestimiento.
Soldable – Conexiones fiables.
Capacidad de presión total – Sin reducción como los accesorios de plástico.
Distribución de solución de lixiviación a múltiples tanques
Combinación de líneas de concentrado de filtros paralelos
Derivación de alimentación de reactivos a celdas de flotación
Conexiones de sistemas de muestreo
Para crear una derivación en una línea minera corrosiva, se necesita un te o una silla soldada. Los tes de acero inoxidable proporcionan derivaciones fuertes y sin fugas sin introducir puntos de corrosión. En servicio ácido o salino, los tes de acero al carbono fallan en la soldadura de la derivación debido a la corrosión preferencial. Los tes de acero inoxidable eliminan este modo de falla.
| Producto | Rol Principal en Minería | Aplicación Típica |
| Válvula de Pinzamiento Neumática | Descarga de espesadores y aislamiento de relaves | Cierre de lodos de alta densidad (40-70% sólidos) |
| Válvula de Compuerta con Revestimiento Cerámico | Aislamiento de tuberías de lodo de gran diámetro | Líneas principales de lodo, eliminación de cenizas, PN10-16 |
| Válvula de Bola con Revestimiento Cerámico | Alta presión / polvo fino / lodo corrosivo | Lodo de carbón, lixiviación ácida, líneas de alto ciclo |
| Válvula de Cuchilla Neumática de WCB | Corte de lodo fibroso/de alta densidad | Alimentación de flotación, líneas de concentrado, deshidratación |
| Válvula de Cuchilla de Acero Inoxidable | Servicio corrosivo + sólidos (lodo ácido o salino) | Flotación ácida, líneas de agua de proceso salina |
| Válvula de Mariposa Triple Excéntrica | Alta presión / alta temperatura / gran diámetro | Alimentación de autoclave LAP, tuberías de concentrado |
| Válvula Direccional de Tres Vías | Desviación de flujo sin puntos muertos | Conmutación de alimentación de filtros, enrutamiento de reactivos |
| Válvula de Macho | Paso total sin cavidades para medios con sólidos | Sistemas de muestreo, distribución de reactivos |
| Bridas de Acero Inoxidable | Conexiones resistentes a la corrosión | Lixiviación ácida, hidrometalurgia, líneas de alta presión |
| Codo de Acero Inoxidable | Cambio de dirección en líneas corrosivas/abrasivas | Tuberías de lodo ácido, descarga de bombas |
| Te de Acero Inoxidable | Derivación de flujo en servicio corrosivo | Distribución de solución de lixiviación, combinación de concentrado |
Seleccionar el producto incorrecto para una aplicación minera puede costar semanas de tiempo de inactividad y miles en reparaciones. WEIZIDOM Group ha suministrado productos para minería durante más de 25 años, con más de 3000 proyectos que incluyen manejo de lodos, flotación, lixiviación y relaves.
WhatsApp: +86 13849184495
Instagram: @eileen_weizidom.solution
Díganos su medio, porcentaje de sólidos, tamaño de partícula, pH, temperatura y presión — le recomendaremos el producto exacto para su aplicación minera.
