En el mundo del control de fluidos, las válvulas de acero inoxidable son indispensables. Ofrecen una combinación inigualable de resistencia, resistencia a la corrosión y fiabilidad a largo plazo que las convierte en la opción preferida para industrias que van desde el procesamiento químico y la petroquímica hasta la alimentación y bebidas, la farmacéutica y la ingeniería marina.
Seleccionar la válvula de acero inoxidable incorrecta—o el tipo incorrecto de acero inoxidable—puede llevar a fallas prematuras, riesgos de seguridad y costosos tiempos de inactividad. La distinción entre, por ejemplo, acero inoxidable 304 y 316L, puede significar la diferencia entre una válvula que dura décadas y una que falla en cuestión de meses en entornos ricos en cloruros.
Esta guía proporciona una visión integral de los tipos más comunes de válvulas de acero inoxidable—Válvulas de Compuerta, Mariposa, Retención, Globo, Bola y Filtros en Y—detallando sus aplicaciones ideales, ventajas clave y criterios de selección críticos. También cubrimos la decisión esencial sobre el grado de material: 304 vs. 316L vs. otras aleaciones de acero inoxidable.
La decisión más importante al seleccionar una válvula de acero inoxidable es elegir el grado de material correcto. Las dos opciones más comunes son el acero inoxidable 304 (CF8) y el 316 (CF8M / 316L), pero tienen características de rendimiento muy diferentes.
| Característica | Acero Inoxidable 304 (CF8) | Acero Inoxidable 316/316L (CF8M/CF3M) |
| Elementos de Aleación Clave | 18% Cromo, 8% Níquel | 16-18% Cromo, 10-14% Níquel, 2-3% Molibdeno |
| Resistencia a la Corrosión | Buena para entornos generales sin cloruros | Excelente; resistencia superior a cloruros, picaduras y corrosión por grietas |
| Mejor Para | Agua dulce, vapor, ácidos/álcalis suaves, disolventes secos, servicio industrial general | Agua de mar, salmuera, procesamiento químico, ácidos agresivos, entornos marinos, condiciones con alto contenido de cloruros |
| Limitación Clave | No apto para agua de mar o entornos con alto contenido de cloruros (riesgo de picaduras) | Mayor costo, pero valor de ciclo de vida superior en servicio corrosivo |
| Aplicaciones Comunes | Procesamiento de alimentos, sistemas de agua de edificios, servicio químico moderado | Petroquímica, farmacéutica, marina, offshore, desalinización |
| Costo | Menor | Mayor (pero previene fallas tempranas) |
La regla general más fiable es: si su medio contiene cloruros (Cl⁻) en concentraciones superiores a 200 ppm, elija 316L. Para muchas aplicaciones de agua dulce y uso industrial general, el 304 puede ser perfectamente adecuado y más rentable.

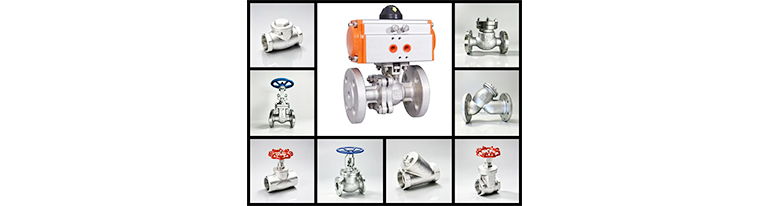

Los siguientes seis tipos de válvulas son los más comunes en construcción de acero inoxidable. Cada uno cumple una función específica y es adecuado para diferentes aplicaciones.

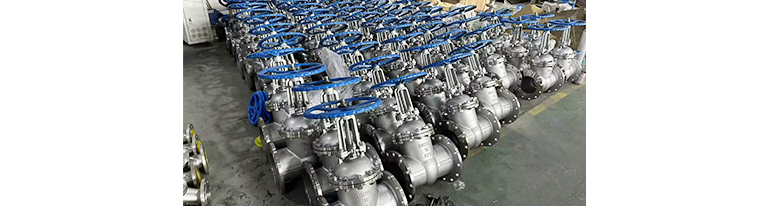

Función: Principalmente para aislamiento de paso total (on/off) en tuberías. Las válvulas de compuerta están diseñadas para estar completamente abiertas o completamente cerradas y ofrecen una resistencia mínima al flujo cuando están abiertas.
Mejores Aplicaciones:
* Tratamiento de agua y aguas residuales
* Sistemas de vapor y aceite (para operación poco frecuente)
* Aislamiento para estaciones de bombeo y tuberías de planta
Ventaja Clave: Cuando está completamente abierta, la compuerta se retrae por completo, creando prácticamente ninguna pérdida de presión. Es una excelente opción para aislamiento con baja pérdida de carga donde se requiere una operación poco frecuente.

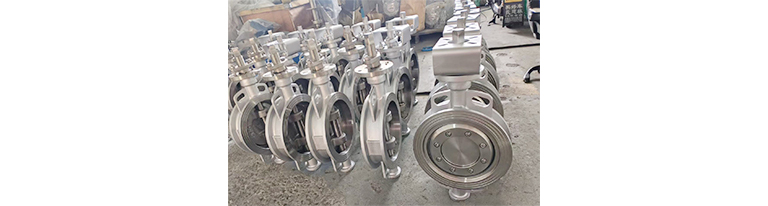

Función: Diseñada para servicio de paso total y regulación para grandes caudales de gases y líquidos a presiones bajas y medias.
Mejores Aplicaciones:
* Líneas de agua de gran diámetro
* Sistemas de climatización (HVAC)
* Agua de refrigeración y control de procesos
* Sistemas de protección contra incendios
Ventajas Clave: La válvula presenta un diseño de disco abierto de paso directo que previene la acumulación de sólidos y ofrece una baja pérdida de carga. Su cuerpo tipo wafer compacto y ligero ahorra espacio entre bridas y la convierte en una solución rentable para tuberías de gran tamaño.

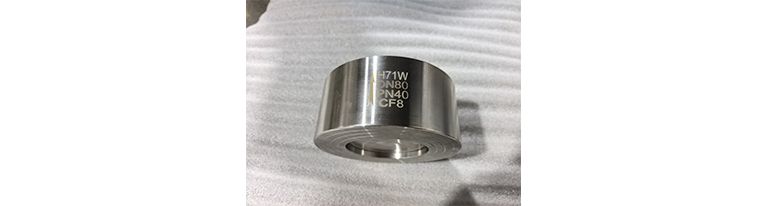

Función: Una válvula unidireccional automática que permite el flujo en una sola dirección, previniendo el retroceso (flujo inverso) para proteger bombas y equipos.
Mejores Aplicaciones:
* Líneas de descarga de bombas
* Protección de caudalímetros contra flujo inverso
* Sistemas donde el retroceso causaría contaminación o daños
Ventajas Clave: Las válvulas de retención oscilantes ofrecen una pérdida de carga muy baja, mientras que las de resorte o silenciosas proporcionan un cierre rápido para minimizar el golpe de ariete. La construcción de acero inoxidable asegura la resistencia a la corrosión en fluidos agresivos, y se prefiere 316L para servicio marino o químico.

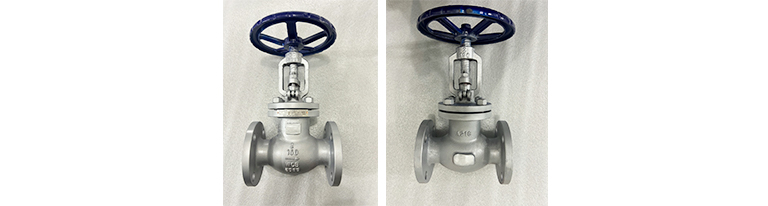

Función: Diseñada principalmente para la regulación y estrangulación precisa del flujo.
Mejores Aplicaciones:
* Sistemas de dosificación e inyección química
* Regulación de agua de refrigeración y vapor
* Control de procesos donde se requiere un ajuste preciso del caudal
Ventaja Clave: El movimiento lineal del disco perpendicular al asiento permite un excelente control de estrangulación, superior al de las válvulas de bola o compuerta. No son ideales para sistemas con alto contenido de sólidos, pero ofrecen una buena capacidad de cierre.

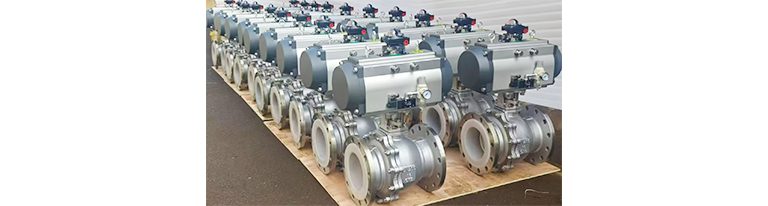

Función: Una válvula versátil para paso total y estrangulación moderada con una operación rápida de cuarto de vuelta (90°).
Mejores Aplicaciones:
* Transferencia y procesamiento químico
* Fluidos viscosos y lodos
* Tuberías de gas y petróleo
* Procesos sanitarios y de grado alimenticio
Ventajas Clave: Proporcionan un cierre hermético positivo. La trayectoria del flujo es sin obstrucciones, lo que las hace adecuadas para fluidos viscosos y lodos, y la operación de cuarto de vuelta permite un cierre rápido en emergencias.

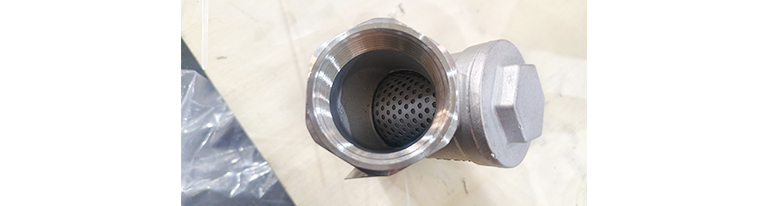

Función: No es una válvula para controlar el flujo, sino un dispositivo de protección. Un filtro en Y utiliza una pantalla perforada para eliminar la suciedad, los residuos y la incrustación del fluido, protegiendo los equipos aguas abajo como bombas y válvulas.
Mejores Aplicaciones:
* Aguas arriba de bombas, válvulas de control y caudalímetros
* Líneas de procesamiento químico
* Sistemas de vapor y agua
* Procesos de alimentos y bebidas
Ventaja Clave: El diseño en Y permite una fácil extracción de la pantalla para su limpieza sin necesidad de retirar todo el filtro de la línea. La construcción de acero inoxidable es crucial para la resistencia a la corrosión en medios agresivos.
Las válvulas de acero inoxidable se fabrican mediante procesos de fundición o forja. La elección afecta el costo y el rendimiento.
Proceso: El metal fundido se vierte en un molde.
Mejor para: Válvulas de gran diámetro (ej. DN100+), formas complejas y aplicaciones de menor presión.
Costo: Más económico para tamaños grandes.
Proceso: El acero sólido se conforma bajo alta presión.
Mejor para: Aplicaciones de pequeño diámetro, alta presión y alta temperatura.
Costo: Mayor costo, pero ofrece una resistencia superior, una estructura de grano más densa y una mejor resistencia a la fatiga térmica y mecánica. Las válvulas forjadas son generalmente preferidas para servicios críticos y severos.
Un proceso de selección sistemático es esencial para asegurar la válvula adecuada para la aplicación. Considere estos parámetros en orden:
Composición del Medio: Identifique todos los productos químicos, sus concentraciones y, especialmente, la presencia de cloruros (Cl⁻). Este será el principal impulsor de su decisión sobre el grado de material.
Temperatura de Operación: Asegúrese de que el material elegido y el asiento/sello (ej. PTFE, FKM, EPDM) puedan soportar tanto las temperaturas continuas como las máximas. El 316L es mejor para altas temperaturas, y las bajas temperaturas pueden requerir materiales probados al impacto.
Clasificación de Presión: La clase de presión de la válvula (ej. Clase 150, 300) debe cumplir o superar la presión máxima de operación del sistema.
Requisitos de Sellado: Seleccione los materiales de sellado adecuados (PTFE para ácidos, FKM para altas temperaturas, elastómeros aprobados por la FDA para alimentos/farmacéutica).
Función de la Válvula: Defina claramente si la válvula es para aislamiento, estrangulación o prevención de retroceso, y elija el tipo de válvula en consecuencia.
| Tipo de Válvula | Mejor Función | Industrias Típicas | Recomendación de Grado Clave |
| Válvula de Compuerta | Aislamiento (Infrecuente) | Agua, vapor, aceite, energía | 304 para agua dulce; 316L para corrosivo o alta temperatura |
| Válvula de Mariposa | Paso total y regulación (Grandes caudales) | Agua, HVAC, procesos | 304/316L según el medio; 316L para agua de mar |
| Válvula de Retención | Prevención de retroceso | Estaciones de bombeo, agua, química | 316L para marina/química, 304 para agua general |
| Válvula de Globo | Estrangulación y regulación precisa | Dosificación, vapor, control de procesos | 316L para servicio químico agresivo |
| Válvula de Bola | Paso total (Operación rápida) | Química, fluidos viscosos, gas | 316L para medios ricos en cloruros o ácidos |
| Filtro en Y | Eliminación de residuos (Protección) | Aguas arriba de equipos sensibles | 304 o 316L según la corrosividad del fluido |
Las válvulas de acero inoxidable ofrecen una durabilidad y rendimiento excepcionales en aplicaciones exigentes. La clave para una selección exitosa es una comprensión clara del fluido que se maneja—su corrosividad, temperatura y presión—y seleccionar tanto el tipo de válvula correcto como el grado correcto de acero inoxidable. Si bien el 304 es una opción rentable para agua dulce y servicio suave, el 316L es el estándar de oro para entornos corrosivos, marinos y ricos en cloruros debido a su contenido de molibdeno.
