En la ingeniería de sistemas de fluidos, la válvula de retención puede parecer un componente sencillo, pero desempeña un papel crucial. Su función principal es evitar el flujo inverso del medio, protegiendo así equipos esenciales como bombas, compresores y sistemas de tuberías contra daños por presión inversa.
Sin embargo, muchos ingenieros subestiman la importancia de una instalación adecuada, suponiendo que “con solo instalarla, funcionará”. Esto a menudo lleva a pasar por alto elementos clave como la dirección del flujo, la presión de la tubería, el tipo de medio y el control de vibraciones.
Como resultado, las válvulas de retención pueden fallar, provocando fugas graves, fallos frecuentes, vibraciones del sistema, o incluso una parada total del sistema de fluidos.
Este artículo ofrece una guía completa de instalación de válvulas de retención, incluyendo técnicas prácticas, errores comunes y soluciones, para ayudarte a evitar errores costosos y garantizar la fiabilidad a largo plazo del sistema.
La función principal de una válvula de retención es evitar el flujo inverso en la tubería. Funciona mediante la presión del propio fluido, abriendo y cerrando automáticamente el disco para permitir el paso unidireccional.
Válvula de retención de elevación – Adecuada para instalación horizontal o vertical, común en sistemas con fluidos limpios.
Válvula de retención oscilante (de clapeta) – Baja resistencia al flujo, ideal para caudales bajos o tuberías de gran diámetro.
Válvula de retención tipo mariposa – Diseño compacto, adecuada para espacios reducidos.

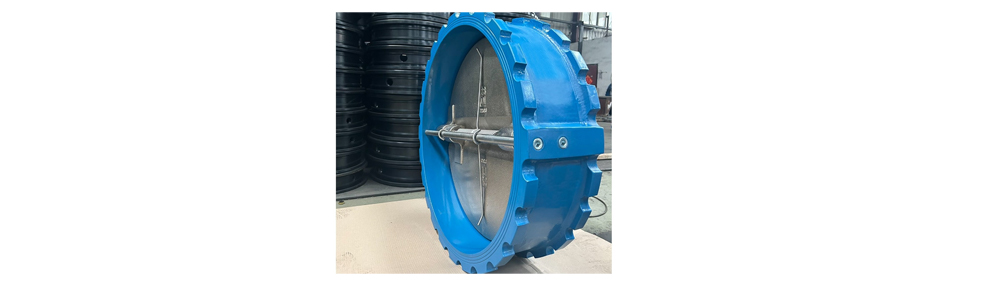

Válvula de doble disco (tipo wafer) – Apertura y cierre rápidos, bajo impacto, ideal para sistemas con arranques/paradas frecuentes.
Válvula combinada con filtro – Ideal para sistemas que requieren control de retorno y filtración, como entradas de bomba.
Cada tipo tiene requisitos específicos de instalación. Incluso errores menores pueden generar problemas en el sistema.

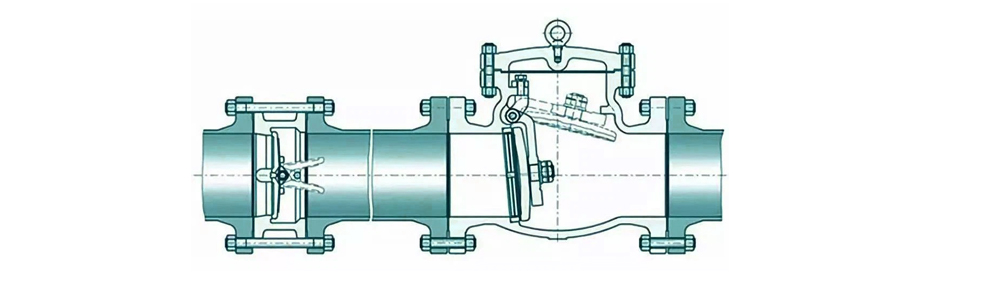

Confirmar la dirección del flujo: Siempre seguir la flecha o símbolo de dirección marcado en el cuerpo de la válvula.
Inspeccionar el estado de la válvula: Asegúrate de que el cuerpo, las superficies de sellado y las piezas móviles estén en buen estado, sin óxido ni obstrucciones.
Limpiar la tubería: Asegúrate de que esté libre de escoria de soldadura, limaduras de hierro o residuos.
Determinar la ubicación de instalación: Evita áreas con mucha vibración o ambientes altamente corrosivos.
Verificar compatibilidad de conexión: Para conexiones bridadas o roscadas, asegúrate de que los tamaños coincidan y que las juntas de sellado sean adecuadas.
Orientación: Solo puede instalarse en horizontal o vertical; el disco debe permanecer perpendicular al suelo para que cierre por gravedad.
Dirección del flujo: El fluido debe ir de abajo hacia arriba.
Consejo: No instales en zonas muertas a la salida de la bomba — puede generar vibraciones y ruidos.
Orientación: Solo instalación horizontal, con la tapa hacia arriba.
Dirección del flujo: Seguir la flecha marcada en el cuerpo.
Consejo: Ideal para sistemas de gran diámetro y baja presión. Evita en tuberías verticales.
Orientación: Apta para instalación horizontal o vertical.
Dirección del flujo: Asegúrate de que el disco se abra en dirección al flujo.
Consejo: Evita instalarla en salidas de bomba con arranques/paradas frecuentes o pulsaciones fuertes.
Evita instalarla muy cerca de bombas para prevenir golpes de ariete.
En sistemas con arranques/paradas frecuentes, considera válvulas con amortiguación.
Deja espacio suficiente para mantenimiento.
| Error | Consecuencias potenciales |
| Dirección de instalación errónea | El disco no se abre o cierra; flujo inverso del medio |
| Tubería sin limpiar | Disco atascado; superficie de sellado dañada; fugas |
| Ángulo de instalación incorrecto | El mecanismo de gravedad falla; la válvula no cierra |
| Muy cerca de la salida de bomba | Golpe de ariete; daño a la válvula o tubería |
| Sin soporte o base | Válvula grande con esfuerzo desigual; fugas o rupturas |
Evitar estos errores no solo alarga la vida útil de la válvula, también mejora la estabilidad del sistema.
Asegúrate de que el disco se mueva sin problemas
Verifica si hay ruidos extraños o fugas
Inspecciona regularmente señales de flujo inverso o caudales inestables
Revisa el estado de sellado y flexibilidad de operación cada 6 a 12 meses
Si el disco se atasca o se abre lentamente, límpialo o reemplaza piezas
Para instalaciones subterráneas o ocultas, instala pozos o accesos de inspección
Agua limpia: Tipo de elevación u oscilante
Con impurezas: Tipo mariposa o doble disco
Fluidos corrosivos: Cuerpo de acero inoxidable + sellado de goma
Espacios reducidos: Recomendamos tipo wafer o cuerpo corto compacto
Arranques/paradas frecuentes: Utiliza válvulas con amortiguación
Brida, wafer, roscada — debe coincidir con la tubería
¡Una buena selección es la mitad del éxito en la instalación! Si tienes dudas, contacta a nuestros ingenieros.

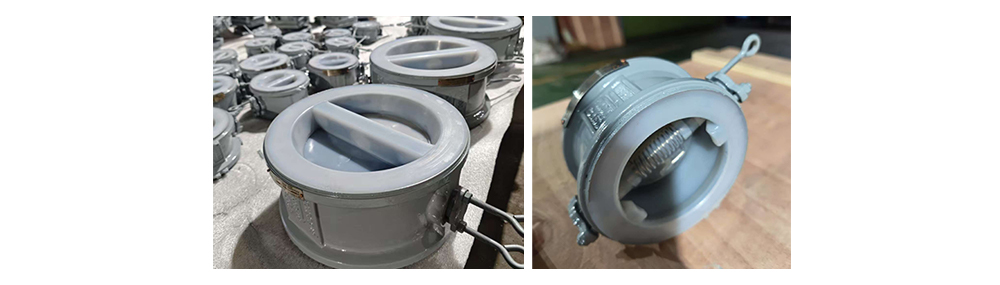

Como fabricante profesional de válvulas, WEIZIDOM ofrece una amplia gama de modelos y materiales, aplicables en tratamiento de aguas, redes municipales, riego, procesos químicos y automatización industrial.
100% probadas antes del envío para garantizar cero fugas
Materiales diversos para condiciones corrosivas, de alta temperatura o presión
Opciones personalizadas: con amortiguación, filtro, materiales especiales
Soporte experto: selección, instalación, y servicio completo para proyectos
Una válvula de retención puede ser pequeña, pero su calidad de instalación afecta directamente la seguridad y estabilidad del sistema. Aplicar los métodos y consejos de esta guía mejorará el rendimiento del sistema y alargará la vida útil de la válvula, reduciendo el mantenimiento futuro.
