En todo sistema contra incendios, la fiabilidad es la máxima prioridad. El sistema debe estar listo para operar de inmediato en caso de emergencia para proteger vidas y propiedades. Entre los componentes esenciales, las válvulas de mariposa desempeñan un papel crucial en el control del flujo de agua y en garantizar la efectividad de las tuberías de protección contra incendios.
Pero muchos compradores, ingenieros y contratistas suelen preguntar:
👉 ¿Qué es una válvula de mariposa en un sistema contra incendios?
👉 ¿Cómo funciona y por qué se utiliza ampliamente en las redes de protección contra incendios?
👉 ¿Qué tipo de válvula de mariposa es la adecuada para aplicaciones de protección contra incendios?
En este artículo encontrará una guía completa para comprender las válvulas de mariposa en sistemas contra incendios, sus tipos, ventajas y aplicaciones.

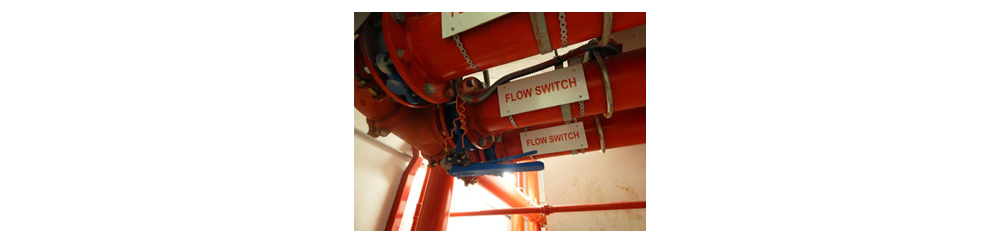

Una válvula de mariposa es una válvula de cuarto de vuelta utilizada para regular o aislar el flujo de agua. En un sistema contra incendios, se instalan válvulas de mariposa en las tuberías para controlar la distribución del agua presurizada hacia rociadores, hidrantes y otros equipos de extinción.
Operación rápida: la válvula se abre o cierra con un giro de 90°.
Diseño compacto: requiere menos espacio de instalación en comparación con las válvulas de compuerta.
Sellado confiable: garantiza fugas mínimas, algo crítico en la seguridad contra incendios.
Rentables: menor costo en diámetros grandes frente a otros tipos de válvulas.
Cuando se gira la palanca o el actuador, el disco dentro de la válvula rota para permitir o bloquear el flujo de agua.
Posición abierta: el disco se alinea en paralelo al flujo de agua, permitiendo el paso máximo.
Posición cerrada: el disco gira en perpendicular al flujo, logrando un cierre hermético.
Dado que la protección contra incendios requiere una entrega inmediata y confiable de agua, las válvulas de mariposa son apreciadas por su rápida operación y durabilidad.
En protección contra incendios, cada segundo cuenta. Las válvulas de mariposa permiten detener o iniciar rápidamente el flujo de agua durante mantenimiento, pruebas o aislamiento de emergencia.
En comparación con las válvulas de compuerta y válvulas de globo, las válvulas de mariposa son más ligeras y compactas, ideales para tuberías de gran diámetro en redes de incendio.
Las válvulas de mariposa suelen ser más económicas en grandes diámetros, lo que las hace atractivas para proyectos municipales e industriales de protección contra incendios.
En sistemas modernos, las válvulas se automatizan con frecuencia. Las válvulas de mariposa se integran fácilmente con actuadores eléctricos o neumáticos, lo que asegura una operación rápida y remota.
Se instala entre dos bridas de tubería
Compacta y económica
Común en sistemas interiores de protección contra incendios
Diseñada con orejetas roscadas para conexión con pernos
Permite desmontar un lado sin afectar el otro
Adecuada para mantenimiento en sistemas contra incendios
Proporciona conexiones firmes y sin fugas

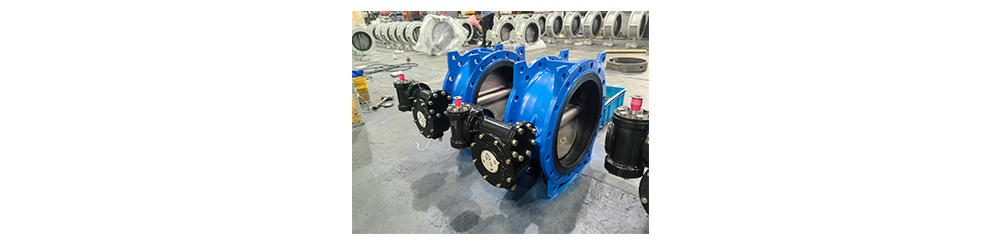

Usada en tuberías de gran diámetro en redes municipales de incendio
Rápida y fácil de instalar
Común en sistemas de rociadores automáticos
Compatible con tuberías con acoples ranurados
Las válvulas de mariposa para sistemas contra incendios deben cumplir normas internacionales estrictas para garantizar su fiabilidad y seguridad. Algunas de las más comunes son:
UL (Underwriters Laboratories)
FM (Factory Mutual)
AWWA C504 para válvulas de mariposa en sistemas de agua
ISO 5752 / EN 593
En WEIZIDOM, nuestras válvulas de mariposa están fabricadas conforme a normas UL y FM, garantizando el cumplimiento de las regulaciones de seguridad contra incendios en todo el mundo.
Causa: sellos desgastados o residuos en la tubería
Solución: inspección regular y reemplazo del asiento cuando sea necesario
Causa: exposición a agua no tratada o ambientes agresivos
Solución: elegir hierro dúctil con recubrimiento epoxi o acero inoxidable
Causa: acumulación de incrustaciones o actuadores mal dimensionados
Solución: aplicar mantenimiento preventivo y asegurar el tamaño correcto de actuadores
Diámetro de tubería, presión nominal y tipo de fluido
Wafer, lug, bridada o ranurada según el diseño de la tubería
Asegurarse de que las válvulas estén aprobadas por UL/FM
Manual en sistemas pequeños
Automatizado en redes grandes o de control remoto

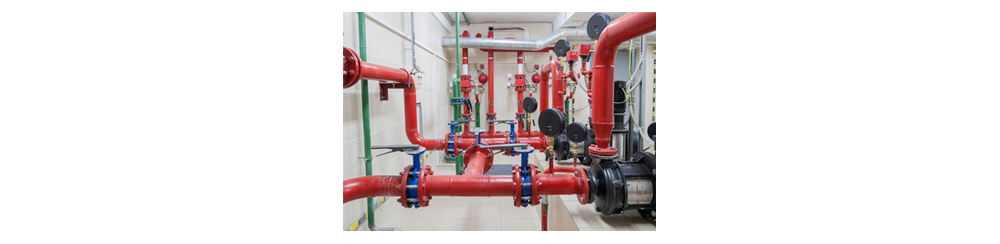

Sistemas de rociadores en edificios comerciales
Redes de hidrantes en protección municipal

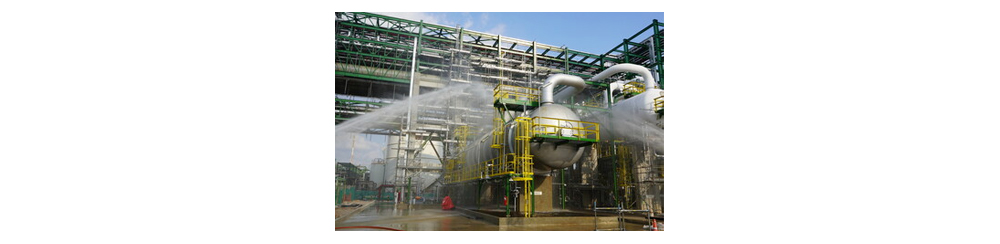

Protección industrial en plantas de petróleo y gas
Centrales eléctricas y plantas químicas
Sistemas de incendio en edificios de gran altura
Las válvulas de mariposa son un componente esencial en los sistemas modernos de protección contra incendios por su rápida operación, diseño compacto, rentabilidad y fiabilidad. Ya sea en sistemas de rociadores, redes de hidrantes o instalaciones industriales, garantizan un control seguro y eficiente del agua.
En WEIZIDOM, fabricamos y suministramos válvulas de mariposa de alta calidad con certificaciones UL/FM para protección contra incendios. Con más de 100 países de exportación, 1000+ proyectos exitosos y 5+ fábricas, ofrecemos soluciones en las que los clientes confían en todo el mundo.
