En cualquier sistema de tuberías —ya sea de agua, HVAC o industrial— el control de la presión es fundamental para garantizar seguridad, eficiencia y durabilidad.
Las válvulas PCV (Pressure Control Valve), o válvulas de control de presión, regulan la presión aguas abajo, protegen los equipos contra sobrepresión y mantienen condiciones de operación estables.
Seleccionar la válvula correcta no solo evita fugas y daños, sino que también reduce los costos de mantenimiento y mejora la fiabilidad del sistema.
En esta guía aprenderás qué es una válvula PCV, cómo funciona, los tipos más comunes, sus aplicaciones, y cómo instalarla y mantenerla correctamente.

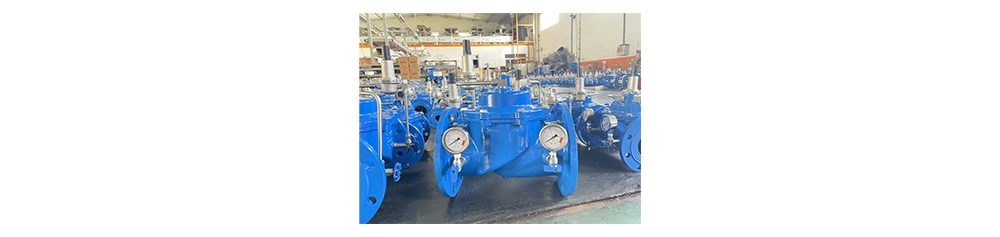

Una válvula PCV (Pressure Control Valve) es un dispositivo diseñado para mantener una presión constante en una parte del sistema, independientemente de las fluctuaciones de caudal o presión de entrada.
Existen varios tipos de válvulas PCV según su principio de funcionamiento:

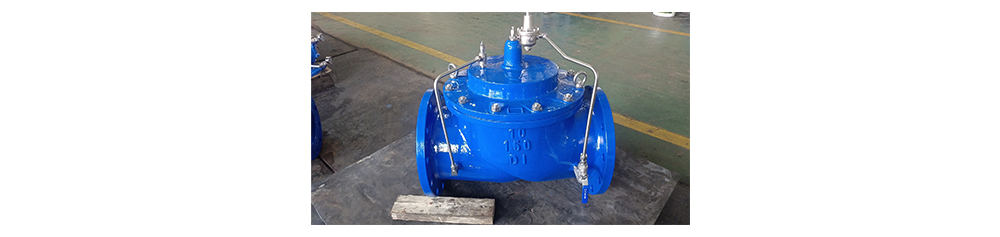

Válvula reductora de presión de acción directa: la presión se regula directamente mediante un muelle y un diafragma. Son compactas, simples y adecuadas para sistemas pequeños o domésticos.
Válvula de control de presión operada por piloto: utiliza una válvula piloto que regula una válvula principal. Se usa en sistemas de gran caudal o donde se requiere un control más preciso y estable.
Válvula de alivio o de seguridad: aunque también controla presión, su función es liberar exceso de presión para proteger el sistema, no mantenerla constante.
Las válvulas PCV funcionan mediante un sistema de retroalimentación:
💡 La válvula detecta la presión aguas abajo mediante una línea de sensado o un piloto.
💡 Si la presión excede el valor ajustado, el piloto cierra parcialmente la válvula principal, reduciendo el flujo y la presión.
💡 Si la presión cae por debajo del valor deseado, el piloto abre la válvula principal, permitiendo mayor paso de fluido.
💡 En las válvulas operadas por piloto, el sistema de control está separado del elemento principal, lo que ofrece una regulación más precisa y estable.
Válvulas de acción directa (PRV): simples, económicas, ideales para redes pequeñas o domésticas.
Válvulas PCV operadas por piloto: recomendadas para redes principales, plantas industriales o procesos donde se necesita control estable.
Válvulas compensadas: diseñadas para minimizar el efecto de variaciones en la presión de entrada.
Válvulas de mantenimiento de presión (sustaining valves): mantienen una presión mínima aguas arriba, protegiendo bombas y equipos.
Las válvulas PCV se utilizan ampliamente en los siguientes sectores:
💡 Suministro y distribución de agua: mantienen presión constante y evitan roturas de tuberías.
💡 Sistemas de vapor y calderas: regulan la presión del vapor hacia equipos secundarios.
💡 Plantas químicas e industriales: controlan presiones en procesos y reactores.
💡 Sistemas de riego: mantienen presión uniforme en redes con múltiples salidas.
💡 Sistemas HVAC: estabilizan la presión del agua fría o caliente, optimizando el rendimiento de las bombas.
Antes de comprar o instalar una válvula PCV, es importante conocer los siguientes parámetros:
🔹 Presión de entrada y salida deseada
🔹 Caudal mínimo y máximo
🔹 Tipo de fluido (agua, vapor, aceite, gas, químicos)
🔹 Rango de temperatura de trabajo
🔹 Tamaño de tubería y tipo de conexión (brida, roscada, soldada)
🔹 Nivel de precisión requerido
🔹 Normas aplicables (ISO, API, NSF, etc.)
👉 Consejo: para redes de gran caudal o con presión de entrada variable, se recomienda una válvula PCV operada por piloto y de tipo compensado.
Una correcta instalación es esencial para el buen desempeño de la válvula:
🔹 Instala un filtro o colador aguas arriba para evitar obstrucciones.
🔹 Coloca válvulas de aislamiento antes y después de la PCV para facilitar el mantenimiento.
🔹 Asegura que las líneas de sensado estén limpias y sin bolsas de aire.
🔹 Ajusta los pernos de bridas uniformemente según las especificaciones.
🔹 Durante la puesta en marcha, incrementa la presión gradualmente.
👉 Mantenimiento preventivo: limpia orificios piloto, diafragmas y juntas una vez al año o según condiciones de servicio.
Presión inestable (caza): revisar orificio del piloto y ajustar amortiguación o tamaño de válvula.
La válvula no reduce presión: puede estar bloqueada o el piloto mal ajustado.
Fugas internas: asiento o disco desgastado; reemplazar juntas o cartucho.
Respuesta lenta: revisar líneas de sensado y eliminar aire atrapado.

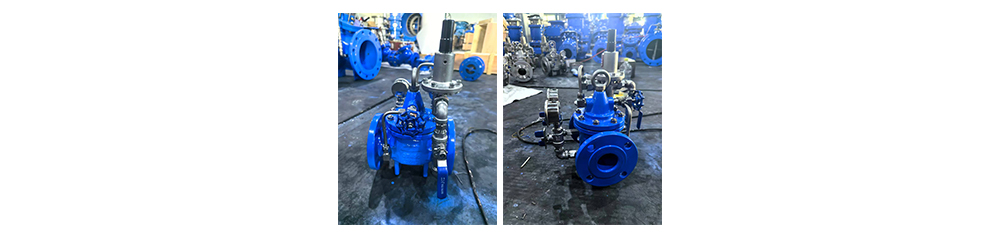

| Tipo de válvula | Función principal | Aplicación típica |
| PCV / PRV | Mantener presión constante aguas abajo | Sistemas de agua o vapor |
| Válvula de alivio / seguridad | Liberar presión excesiva | Protección del sistema |
| PCV operada por piloto | Mayor estabilidad y capacidad de caudal | Plantas industriales y redes municipales |
En WEIZIDOM, diseñamos y fabricamos una amplia gama de válvulas de control de presión para sistemas de agua, vapor y aplicaciones industriales.
👉 Nuestras ventajas:
🔹 Precios directos de fábrica y soluciones personalizadas
🔹 Experiencia en más de 108 países y 3000+ proyectos
🔹 Asesoramiento técnico para dimensionamiento, ajuste de piloto y puesta en marcha
🔹 Producción especializada en válvulas de hierro dúctil, acero inoxidable y bronce
Las válvulas PCV pueden parecer un componente pequeño, pero desempeñan un papel vital en la seguridad y eficiencia de un sistema.
Elegir la válvula adecuada —con materiales y diseño correctos— puede prevenir fallos, reducir el consumo energético y prolongar la vida útil del equipo.
¿Necesitas ayuda para seleccionar la válvula PCV ideal para tu proyecto?
Envía los datos de tu aplicación (presiones, caudal, temperatura, medio, tamaño de tubería) y nuestros ingenieros te recomendarán la mejor opción.
