El Desafío de la Minería: Por Qué Fallan las Válvulas Estándar
Las aplicaciones mineras someten a las válvulas a una combinación única de fuerzas destructivas que degradan rápidamente los diseños estándar. Según expertos de la industria, los lodos mineros pueden tener un contenido de sólidos de hasta el 80%, creando un medio altamente abrasivo y erosivo que acelera la degradación del material. Los aditivos químicos utilizados en el proceso pueden resultar en condiciones corrosivas, mientras que el estrés mecánico continuo de las tuberías de alta presión y el transporte de larga distancia desafían aún más la integridad de la válvula.
Los desafíos clave en la selección de válvulas para minería incluyen:
| Desafío | Impacto en las Válvulas |
| Alta Abrasión | Partículas afiladas de roca y mineral desgastan los asientos, compuertas y discos metálicos |
| Erosión | El lodo a alta velocidad erosiona las superficies de sellado y las cavidades del cuerpo |
| Obstrucción | Los sólidos se asientan y compactan en las cavidades de la válvula, impidiendo el cierre completo |
| Corrosión | Los lodos ácidos o salinos (ej. ácido sulfúrico, cianuro) atacan los componentes metálicos |
| Alta Temperatura | Las líneas de vapor en autoclaves y secadores superan los límites de los sellos blandos |
| Operación Remota | Las minas requieren válvulas compatibles con sistemas PLC, DCS o SCADA |
Para sobrevivir en estas condiciones, las válvulas para minería deben diseñarse con características especializadas—compuertas de cuchilla que cortan sólidos, asientos metálicos de triple offset que eliminan el desgaste, y aleaciones resistentes a la corrosión—y con trayectorias de flujo de paso total sin obstrucciones.

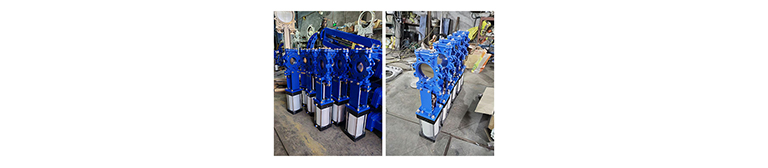

Una Válvula de Cuchilla Neumática WCB es una válvula de compuerta de servicio pesado, accionada neumáticamente, diseñada específicamente para el cierre y aislamiento de lodos, partículas, polvos y fluidos viscosos. A diferencia de las válvulas de compuerta convencionales que dependen de una cuña, la válvula de cuchilla presenta una compuerta afilada y biselada (hoja) que corta a través de medios espesos, fibrosos o cargados de partículas para lograr un sellado positivo. La válvula está construida con material WCB (Acero al Carbono Soldable) , proporcionando excelente resistencia y durabilidad para entornos industriales exigentes.
Especificaciones Clave (WEIZIDOM):
| Parámetro | Detalles |
| Estándar de Diseño | JB/T8691-1998 |
| Rango de Diámetro | DN50 – DN700 |
| Rango de Presión | PN10, PN16, 150Lb, 10K |
| Medio | Partículas, lodo, agua, polvo |
| Material del Cuerpo | WCB (Acero al Carbono) |
Por Qué las Válvulas de Cuchilla son Insustituibles en Minería
Las válvulas de cuchilla son recomendadas para servicio de relaves y lodos porque su diseño minimiza inherentemente las áreas donde puede ocurrir acumulación de material, reduciendo el riesgo de bloqueos o cierre incompleto. Las ventajas clave incluyen:
Compuerta Afilada (Borde de Cuchilla) – Corta a través de lodos espesos, materiales fibrosos y partículas donde las válvulas de compuerta convencionales se atascarían o no cerrarían.
Trayectoria de Flujo sin Obstáculos – Sin cavidad en el cuerpo, elimina la acumulación y obstrucción de sólidos—la compuerta pasa a través de una cámara de empaquetadura que se purga continuamente o es autolimpiante.
Accionamiento Neumático – Operación rápida (1-5 segundos), control remoto, opciones a prueba de fallos, integración con sistemas PLC, DCS o SCADA.
Diseño de Paso Total – Pérdida de presión mínima, permite el paso de partículas grandes.
Asiento Reemplazable – Extiende la vida útil de la válvula; puede reemplazarse sin retirar la válvula de la línea.
Funciones Principales en Minería:
Aislamiento de lodos en minería y lavado de carbón—corta a través de medios espesos cargados de sólidos
Control de partículas—arena, grava, mineral triturado, finos de carbón
Manejo de polvos—cemento, ceniza volante, cal, productos químicos
Control de aguas residuales y lodos—lodo primario, lodo arenoso, líneas de espuma
Procesamiento de alimentos—productos alimenticios viscosos, pulpa de fruta, materiales fibrosos
Guía de Selección de Material del Asiento:
| Material del Asiento | Rango de Temperatura | Resistencia a la Abrasión | Mejor Para |
| UHMWPE | -40°C a +80°C | Excelente | Lodos mineros, lodo de carbón, arena, polvos abrasivos |
| Acero Inoxidable | -50°C a +400°C | Excelente | Alta temperatura, servicio abrasivo, vapor |
| EPDM | -40°C a +120°C | Buena | Agua, lodos suaves, aguas residuales, alimentos |
| NBR (Buna-N) | -30°C a +100°C | Buena | Lodos oleosos, medios a base de petróleo |
| PTFE | -200°C a +200°C | Regular | Lodos químicos, medios corrosivos |
Para la mayoría de los lodos mineros y aplicaciones de lavado de carbón, los asientos de UHMWPE proporcionan una resistencia óptima a la abrasión y un cierre hermético.
Opciones de Actuador Neumático:
| Tipo de Actuador | Operación | A Prueba de Fallos | Mejor Para |
| Doble Efecto | Se requiere aire para abrir Y cerrar | No | Ciclado frecuente, aplicaciones donde no se requiere a prueba de fallos |
| Retorno por Resorte (Aire-Abrir) | El aire abre, el resorte cierra | Sí | Aplicaciones de seguridad, parada de emergencia |
| Retorno por Resorte (Aire-Cerrar) | El aire cierra, el resorte abre | Sí | Aplicaciones normalmente abiertas |

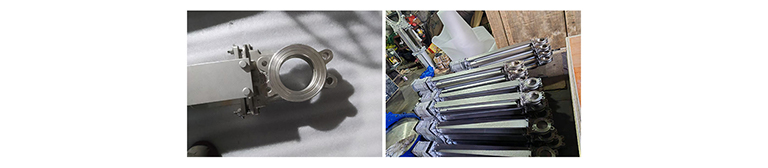

Una Válvula de Cuchilla de Acero Inoxidable es una válvula de compuerta de servicio pesado, accionada manualmente o con actuador, diseñada específicamente para el cierre y aislamiento de lodos, partículas, polvos y fluidos viscosos en entornos corrosivos o sanitarios. Construida con acero inoxidable (304, 316, 316L) , proporciona una excelente resistencia a la corrosión para aplicaciones ácidas, cáusticas o sanitarias donde el acero al carbono se oxidaría o contaminaría el medio del proceso.
Especificaciones Clave (WEIZIDOM):
| Parámetro | Detalles |
| Estándar de Diseño | JB/T8691-1998 |
| Rango de Diámetro | DN50 – DN700 |
| Rango de Presión | PN10, PN16, 150Lb, 10K |
| Medio | Partículas, lodo, agua, polvo (servicio corrosivo) |
| Materiales del Cuerpo | Acero Inoxidable 304, 316, 316L |
Por Qué las Válvulas de Cuchilla de Acero Inoxidable son Insustituibles en Minería
Para aplicaciones mineras que involucran lodos ácidos o cáusticos—lixiviación de cobre, cianuración de oro, procesamiento de níquel, o agua de proceso salina—la construcción de acero inoxidable es esencial. El cuerpo de acero inoxidable y los asientos resistentes a la corrosión proporcionan una larga vida útil donde el acero al carbono se corroería rápidamente.
Funciones Principales en Minería:
Aislamiento de Lodos Corrosivos – Lodos de mineral ácidos (cobre, níquel, zinc), lodos de lixiviación con cianuro (oro), líneas de relaves, transferencia de concentrados
Control de Lodos en Plantas de Lavado de Carbón – Lodo de carbón, lodo de magnetita, líneas de rechazo—el acero inoxidable resiste la corrosión de cloruros y químicos en el agua de proceso
Control de Aguas Residuales y Lodos en Entornos Corrosivos – Aguas residuales ácidas o salinas—el acero inoxidable resiste la corrosión por picaduras y grietas
Manejo de Polvos en Procesamiento Químico y Mineral – Polvos químicos, concentrados minerales, sal, fertilizantes
Transporte de Partículas y Lodos Corrosivos – Mezclas abrasivas y corrosivas (lodos ácidos, lodos salinos, precipitantes químicos)
Guía de Selección de Material de Acero Inoxidable:
| Material | Resistencia a la Corrosión | Mejor Para | Características Clave |
| 304 | Buena | Servicio corrosivo general, ácidos/álcalis suaves, procesamiento de alimentos | Acero inoxidable 18Cr-8Ni—rentable, buena resistencia general a la corrosión |
| 316 | Excelente | Entornos con cloruros, agua salada, lodos ácidos, procesamiento químico | 18Cr-10Ni-2Mo—el molibdeno mejora la resistencia a picaduras y cloruros |
| 316L | Excelente (soldabilidad superior) | Igual que 316, más conjuntos soldados que requieren bajo carbono | Versión de bajo carbono—resiste la precipitación de carburos durante la soldadura |
Para lodos mineros que contienen cloruros (procesamiento con agua salada, ciertos circuitos de lixiviación de mineral), se recomienda firmemente 316 o 316L.
Guía de Selección de Material del Asiento:
| Material del Asiento | Rango de Temperatura | Resistencia Química | Resistencia a la Abrasión | Mejor Para |
| UHMWPE | -40°C a +80°C | Buena | Excelente | Lodos mineros, medios abrasivos, servicio corrosivo general |
| PTFE | -200°C a +200°C | Excelente | Regular | Lodos químicos, ácidos/cáusticos agresivos |
| Acero Inoxidable | -50°C a +400°C | Buena | Excelente | Alta temperatura, servicio abrasivo, vapor |

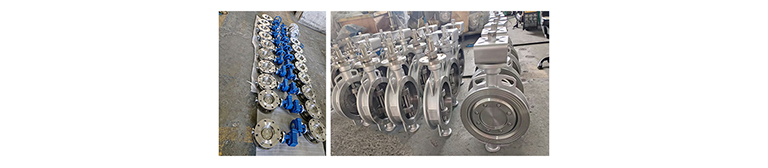

Una Válvula de Mariposa Triple Excéntrica (también conocida como válvula de mariposa de triple offset) es una válvula de cuarto de vuelta avanzada y de alto rendimiento que incorpora tres desplazamientos distintos en su diseño, permitiendo un asiento metal-metal sin rozamiento, cierre hermético y una vida útil excepcional en aplicaciones exigentes. A diferencia de las válvulas de mariposa convencionales con asiento resiliente donde el disco roza constantemente contra el asiento, el diseño de triple offset crea una acción de leva que elimina la fricción, el desgaste y el bloqueo térmico.
Especificaciones Clave (WEIZIDOM):
| Parámetro | Detalles |
| Estándares de Diseño | API 609, EN 593 |
| Rango de Diámetro | DN50 – DN2200 |
| Rango de Presión | Clase 150 – Clase 900 |
| Medio | Agua, Vapor, Aceite, Agua de Mar, Gas Natural |
| Materiales del Cuerpo | WCB, CF8M, CF8, C95800 (Alu-Bronce), TA2 (Titanio), 4A, 5A, 6A |
Los Tres Desplazamientos Explicados
| Desplazamiento | Descripción | Beneficio |
| Primer Desplazamiento | El eje del vástago está desplazado del centro del disco | Crea acción de leva—el disco se levanta del asiento inmediatamente al abrir |
| Segundo Desplazamiento | El eje del vástago está desplazado del centro de la tubería/válvula | Crea efecto de asiento por torque—la presión de la línea ayuda al sellado |
| Tercer Desplazamiento | El eje del cono de asiento está desplazado del eje del vástago | Crea geometría de sellado cónica—elimina la fricción, proporciona sellado bidireccional |
Estos tres desplazamientos trabajan juntos para eliminar la fricción entre el disco y el asiento durante la operación:
El disco se levanta del asiento inmediatamente al abrir—sin rozamiento, sin desgaste
El disco contacta el asiento solo durante los grados finales de cierre—sin deslizamiento, sin agarrotamiento
La superficie de sellado es bidireccional y se vuelve más hermética a medida que aumenta la presión de la línea (sellado asistido por presión)
Por Qué las Válvulas de Mariposa Triple Excéntrica son Insustituibles en Minería
Para aplicaciones mineras que involucran vapor a alta temperatura (autoclaves, secadores), lodos corrosivos y agua de mar, la válvula de mariposa triple excéntrica ofrece ventajas únicas:
Cero Rozamiento / Cero Desgaste – El disco contacta el asiento solo en el cierre completo—extiende drásticamente la vida útil del asiento
Asiento Metal-Metal – Sin sellos blandos (elastómeros, PTFE) que se degraden—adecuado para altas temperaturas y medios abrasivos
Cierre Hermético – Cumple con los requisitos de API 598 a pesar de los asientos metálicos
Sellado Bidireccional – Sella igualmente bien contra la presión de cualquier dirección
Capacidad de Temperatura Excepcional – Desde servicio criogénico hasta alta temperatura
Funciones Principales en Minería:
Aislamiento de sistemas de agua en minería—líneas de desagüe de minas, sistemas de agua de proceso, retorno de agua de relaves
Servicio de vapor a alta temperatura—autoclaves, secadores, concentradores (el asiento metal-metal soporta altas temperaturas donde las válvulas con asiento blando fallarían)
Manejo de lodos corrosivos—lodos ácidos, soluciones cáusticas, corrientes químicas (con CF8M, C95800, TA2 o aleaciones de alto rendimiento)
Aplicaciones marinas y de agua de mar—refrigeración con agua de mar, desalinización (C95800 Alu-Bronce y TA2 Titanio resisten la corrosión del agua salada)
Regulación y control de flujo—regulación estable de bajo torque con vibración mínima
Guía de Selección de Materiales de Aleación para Servicio Minero:
| Material | Equivalente | Mejor Para | Características Clave |
| WCB | Acero al Carbono | Agua, vapor, aceite, gas general—no corrosivo | Rentable, buena resistencia, -29°C a +425°C |
| CF8 | SS304 | Servicio corrosivo general, ácidos oxidantes | Acero inoxidable 18Cr-8Ni—buena resistencia general a la corrosión |
| CF8M | SS316 | Servicio corrosivo agresivo, cloruros, ácidos reductores | 18Cr-10Ni-2Mo—el molibdeno mejora la resistencia a cloruros/picaduras |
| C95800 | Alu-Bronce | Agua de mar, agua salobre, entornos marinos, astilleros | Excelente resistencia a la corrosión por agua de mar, resistencia a la bioincrustación |
| TA2 | Titanio | Corrosión extrema (agua de mar, cloruros, cloro húmedo, ácidos) | Mayor resistencia a la corrosión en entornos agresivos de cloruros y ácidos |
Para aplicaciones de agua de mar y marinas (astilleros), C95800 Alu-Bronce y TA2 Titanio ofrecen una resistencia excepcional a la corrosión por picaduras y grietas.

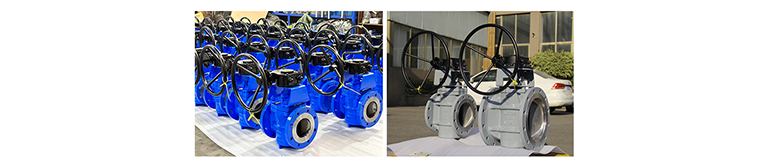

Una Válvula de Macho es una válvula rotativa de cuarto de vuelta que utiliza un macho cilíndrico o cónico con un puerto (orificio) para controlar el flujo de fluido. El macho gira dentro del cuerpo de la válvula para alinear su orificio con el eje de la tubería (posición abierta) o posicionar la cara sólida del macho contra la trayectoria del flujo (posición cerrada). Este diseño simple y robusto ha sido probado en servicio industrial exigente durante más de un siglo.
Especificaciones Clave (WEIZIDOM):
| Parámetro | Detalles |
| Estándares de Diseño | API 599, API 6D, GB12240 |
| Rango de Diámetro | DN50 – DN350 |
| Rango de Presión | Clase 150 – Clase 1500, PN16 – PN160 |
| Medio | Agua, vapor, aceite, productos químicos |
| Materiales del Cuerpo | WCB, WC6, CF8, CF8M |
Por Qué las Válvulas de Macho son Insustituibles en Minería
Las válvulas de macho ofrecen una combinación de operación rápida de cuarto de vuelta, baja pérdida de presión y configuraciones multipuerto que las hacen ideales para aplicaciones mineras que requieren desviación de flujo o aislamiento:
Operación de Cuarto de Vuelta – Acción rápida de apertura/cierre de 90°
Múltiples Configuraciones de Puertos – 2 vías (paso directo), 3 vías en L (desviador), 3 vías en T (mezcla/distribución)
Baja Pérdida de Presión – Trayectoria de flujo directo cuando está abierta
Acción Autolimpiante – El macho giratorio elimina los residuos de las superficies de sellado
Diseños a Prueba de Fuego Disponibles – Sellado secundario metal-metal
Funciones Principales en Minería:
Aislamiento de flujo en tuberías de proceso—petróleo, química, farmacéutica, fertilizantes, energía
Desviación de flujo (3 vías en L)—la entrada común desvía a la salida A o a la salida B (una salida cerrada)
Mezcla/distribución de flujo (3 vías en T)—el puerto común puede fluir a ambas salidas simultáneamente, o combinar flujo de dos entradas
Aislamiento de vapor a alta presión—el material del cuerpo WC6 maneja vapor a alta temperatura (hasta +540°C)
Aislamiento de medios corrosivos—la construcción de acero inoxidable CF8/CF8M resiste el ataque químico
Configuraciones de Puertos:
| Configuración | Puertos | Función | Aplicaciones Típicas |
| 2 Vías (Paso Directo) | 2 puertos | Aislamiento de paso total estándar | Aislamiento general en líneas de petróleo, agua, vapor, química |
| 3 Vías en L (Desviador) | 3 puertos | La entrada común desvía a LA SALIDA A O B | Conmutación de flujo entre dos destinos (conmutación de filtros, llenado de tanques, líneas de derivación) |
| 3 Vías en T (Mezcla/Distribución) | 3 puertos | El puerto común puede fluir a AMBAS salidas simultáneamente | Mezcla de reactivos, combinación de flujos, distribución a múltiples puntos |
Guía de Selección de Materiales:
| Material del Cuerpo | Equivalente | Mejor Para | Rango de Temperatura | Características Clave |
| WCB | Acero al Carbono | Petróleo, agua, vapor, gas general—no corrosivo | -29°C a +425°C | Rentable, buena resistencia |
| WC6 | Acero Cromo-Molibdeno | Vapor a alta temperatura, planta de energía, refinería | -29°C a +540°C | 1.25% Cromo-0.5% Molibdeno—excelente resistencia a alta temperatura |
| CF8 | SS304 | Servicio corrosivo general, ácidos oxidantes, farmacéutica | -196°C a +650°C | Acero inoxidable 18Cr-8Ni—buena resistencia general a la corrosión |
| CF8M | SS316 | Servicio corrosivo agresivo, cloruros, ácidos reductores | -196°C a +650°C | 18Cr-10Ni-2Mo—el molibdeno mejora la resistencia a cloruros/picaduras |
| Tipo de Válvula | Mejor Para | Rango de Diámetro | Material Clave | Ventaja Clave |
| Válvula de Cuchilla Neumática WCB | Lodos abrasivos, relaves, lavado de carbón | DN50–DN700 | WCB + asiento UHMWPE | La cuchilla corta sólidos; sin cavidad para obstruir; actuación neumática para operación remota |
| Válvula de Cuchilla SS | Lodos corrosivos, lixiviación ácida, agua salina | DN50–DN700 | SS 316/316L + asiento UHMWPE/PTFE | Misma acción de cuchilla + resistencia a la corrosión; 316L para cloruros |
| Válvula de Mariposa Triple Excéntrica | Vapor a alta temperatura, lodos corrosivos, agua de mar | DN50–DN2200 | CF8M, C95800, TA2 | Asiento metálico sin desgaste; bidireccional; alta temperatura; sellado asistido por presión |
| Válvula de Macho | Desviación de flujo, vapor a alta presión, medios corrosivos | DN50–DN350 | WCB, WC6, CF8, CF8M | Cuarto de vuelta; opciones multipuerto; autolimpiante; disponible a prueba de fuego |
Las aplicaciones mineras exigen válvulas que puedan soportar alta abrasión, erosión, obstrucción, corrosión y altas temperaturas. Los cuatro tipos de válvulas cubiertos en esta guía—Válvulas de Cuchilla Neumáticas WCB, Válvulas de Cuchilla de Acero Inoxidable, Válvulas de Mariposa Triple Excéntrica y Válvulas de Macho—están diseñadas específicamente para abordar estos desafíos.
Elija Válvulas de Cuchilla Neumáticas WCB para aislamiento de lodos de servicio pesado en servicios no corrosivos donde la operación remota y el rendimiento sin obstrucciones son esenciales.
Elija Válvulas de Cuchilla de Acero Inoxidable para lodos mineros corrosivos—circuitos de lixiviación ácida, procesamiento con cianuro, relaves salinos—donde el acero al carbono se corroería rápidamente.
Elija Válvulas de Mariposa Triple Excéntrica para servicios de vapor a alta temperatura, agua de mar y químicos agresivos donde se requiere un asiento metálico sin desgaste y sellado bidireccional.
Elija Válvulas de Macho para aplicaciones versátiles de aislamiento y desviación de flujo donde se necesitan configuraciones multipuerto y acción autolimpiante.
Al hacer coincidir el tipo de válvula con su aplicación minera específica—considerando la abrasividad, corrosividad, temperatura, presión y requisitos de automatización del medio—puede asegurar una operación confiable, minimizar el tiempo de inactividad y maximizar la vida útil del equipo.
