En las aplicaciones industriales diarias, los sistemas de tuberías enfrentan numerosos desafíos como vibraciones, desplazamientos y fluctuaciones de temperatura. Un componente aparentemente discreto—la junta de expansión de goma—desempeña un papel insustituible en el mantenimiento de la estabilidad del sistema. Desde el suministro de agua municipal y los sistemas HVAC hasta las tuberías químicas altamente corrosivas y las plantas de energía a gran escala, las juntas de goma están en todas partes.
¿Pero realmente conoce sus usos, métodos de selección y cómo evitar problemas comunes durante su funcionamiento?
Este artículo ofrece una visión completa sobre la estructura, aplicaciones, selección y resolución de problemas de las juntas de expansión de goma, ayudándole a evitar errores durante la adquisición y el uso.
En los sistemas de tuberías industriales, las juntas de expansión de goma (también conocidas como juntas flexibles o fuelles de goma) son componentes clave para la amortiguación de vibraciones. Absorben eficazmente las vibraciones y el ruido, reducen los daños causados por la expansión térmica o la desalineación, y mejoran considerablemente la seguridad y vida útil del equipo. A medida que las industrias modernas exigen mayor confiabilidad en los sistemas de tuberías, las juntas de goma de alto rendimiento se han convertido en la opción preferida en campos como tratamiento de aguas, HVAC, procesos químicos, generación de energía e ingeniería marina.

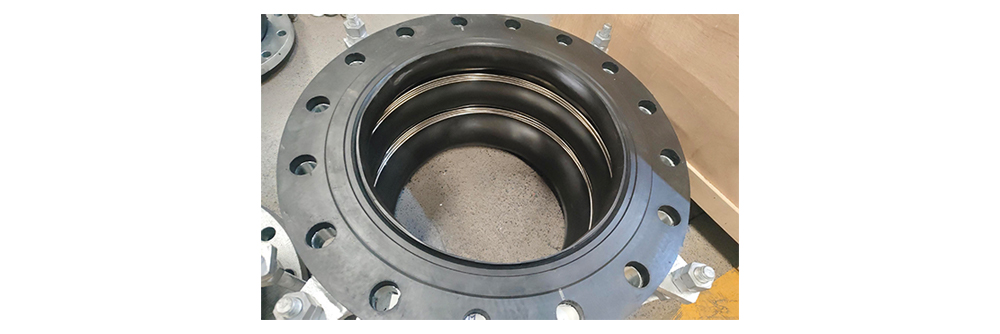

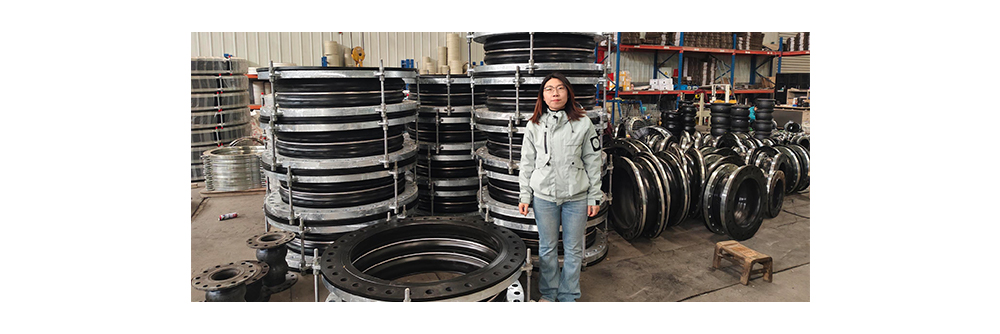

Una junta de expansión de goma es un conector flexible compuesto por un cuerpo de goma y bridas metálicas. Utilizando la elasticidad, hermeticidad y flexibilidad de la goma, cumple las siguientes funciones:
Absorber vibraciones y ruidos
Compensar desplazamientos axiales, laterales y angulares
Resistir impactos de golpe de ariete
Resistir la erosión de fluidos corrosivos
Los tipos estructurales comunes incluyen esfera simple, esfera doble, reductores concéntricos/excéntricos y tipo roscado, adecuados para diversas condiciones de aplicación.

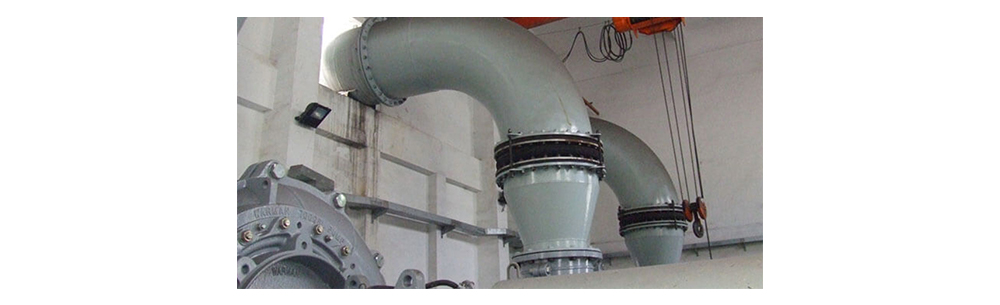

Las juntas de goma se utilizan ampliamente en sistemas de transferencia de fluidos, gases y polvos. Las aplicaciones clave incluyen:
Tuberías de estaciones de agua potable/drenaje: Amortiguan eficazmente los golpes de ariete causados por el arranque o paro de bombas, protegiendo las tuberías contra deformaciones.
Plantas de tratamiento de aguas residuales: Resistentes a la corrosión microbiana gracias a materiales de goma anticorrosivos.
Tanques pluviales: Absorben desplazamientos por asentamientos del terreno.
Sistemas de agua fría/caliente: Compensan la expansión/contracción térmica en las tuberías.
Conexiones de calderas: Reducen vibraciones y ruidos, mejoran la estabilidad del sistema.
Sistemas contra incendios: Resistencia a alta presión y temperatura; aptas para operación rápida.
Tuberías químicas: Usan materiales especiales (como FKM, NBR) para resistir ácidos, álcalis y aceites.
Fábricas farmacéuticas/alimentarias: Opciones no tóxicas e inodoras, aptas para uso sanitario.
Industria papelera: Manejan pulpas de alta concentración con excelente resistencia al desgaste y capacidad de compensación.
Plantas térmicas: Manejan agua y vapor a alta temperatura; requieren resistencia térmica y a presión.
Plantas nucleares: Se usan para absorber movimientos sísmicos y desplazamientos en sistemas críticos.
Proyectos solares térmicos: Compensan la expansión de tuberías de agua caliente.
Tuberías de metro: Compensan errores de alineación durante la instalación; garantizan suministro de agua seguro.
Sistemas de drenaje en puentes: Manejan vibraciones y cambios térmicos en estructuras de puentes.
Sistemas de tuberías en aeropuertos: Juntas de gran diámetro adecuadas para diseños subterráneos complejos.
Sistemas de enfriamiento con agua de mar: Resistentes a niebla salina y rayos UV, evitan envejecimiento y fugas.
Aislamiento de vibraciones en motores marinos: Conexiones flexibles para reducir la transmisión de vibraciones.
Tuberías de riego: Adecuadas para redes subterráneas, absorben tensiones inducidas por el terreno.
Conexiones de equipos medioambientales: Usadas en sistemas de desulfuración y eliminación de polvo; resisten corrosión y altas temperaturas.
| Categoría del Problema | Síntoma | Posibles Causas | Soluciones |
| 1. Fugas | Goteo o rocío en la brida | – Pernos no apretados correctamente – Superficie de sellado irregular – Juntas envejecidas – Instalación desalineada |
– Reapretar los pernos de forma cruzada y uniforme – Verificar la suavidad de la brida – Reemplazar juntas envejecidas – Usar juntas que toleren desplazamientos angulares |
| 2. Abultamiento/Rajaduras | Protuberancia o grietas en la goma | – Presión supera el límite – Golpes de ariete – Material incompatible – Envejecimiento |
– Asegurar presión operativa dentro del rango (p. ej., PN10/16) – Instalar arrestadores de ariete – Usar goma resistente al medio – Evitar sol y fuentes de calor |
| 3. Torsión/Rotura | Curvatura o giro en extremos | – Instalación desalineada – Asentamiento o deformación – Compensación insuficiente |
– Asegurar instalación coaxial – Usar juntas dobles o extendidas – Agregar guías o dispositivos limitadores |
| 4. Vibración o Ruido Persistente | No reduce ruido/vibración | – Selección incorrecta – Instalación cerca de la fuente – Sin soportes o aisladores |
– Usar juntas reforzadas (doble esfera) – Mantener ≥1 m de distancia – Usar soportes elásticos o aisladores de base |
| 5. Daño en Brida/Pernos | Brida rota o pernos partidos | – Exceso de apriete – Brida no estándar – Vibración severa |
– Usar bridas forjadas gruesas – Apriete cruzado con torquímetro – Instalar amortiguadores o varillas limitadoras |
| 6. Colapso al Vacío | Cuerpo deformado/colapsado | – Presión negativa sin diseño adecuado | – Usar juntas tipo vacío con refuerzo metálico – Agregar ventilación para equilibrar presión |
| 7. Desprendimiento | Cuerpo desliza o se rompe | – Sin dispositivos limitadores – Sin conexiones anti-tracción |
– Usar juntas con dispositivos limitadores – Añadir varillas de tracción o bridas limitadoras |
| 8. Reemplazo Frecuente | Vida útil < 1 año | – Material inapropiado – Daño por UV/ozono – Alta concentración de cloro |
– Seleccionar EPDM, NBR, FKM adecuados – Aplicar recubrimientos protectores – Inspección y mantenimiento regulares |
No ahorrar en costos: Las juntas baratas usan materiales de baja calidad que no resisten vibración o temperatura.
Instalación adecuada es clave: El 80% de los fallos provienen de una mala instalación.
Seleccionar material según el medio:
EPDM → agua caliente/vapor
NBR → aceite/combustible
FKM → ácido/alcalino fuerte
Usar juntas con dispositivo limitador: Indispensable para alta presión o uso frecuente.
Inspección periódica: Reemplazar si hay grietas o pérdida de elasticidad.
| Factor | Descripción | Opciones Comunes |
| Diámetro Nominal (DN) | Coincide con la tubería | DN32–DN1000 |
| Presión de Trabajo (PN) | Presión operativa del sistema | 0.6MPa, 1.0MPa, 1.6MPa, 2.5MPa |
| Tipo de Medio | Características del fluido | Agua, aguas residuales, vapor, ácido, aceite |
| Rango de Temperatura | Temp. máxima del medio/ambiente | Ambiente, 80 °C, 120 °C, 150 °C |
| Entorno de Instalación | Exterior, UV, corrosión, vibración | Subterráneo/exterior/alta vibración |
| Medio | Material Recomendado | Descripción |
| Agua limpia/caliente/fría | EPDM | Resistente al envejecimiento y calor |
| Ácidos/álcalis débiles | EPDM o NR | Económico, resistente a la corrosión |
| Aceite/combustible | NBR | Excelente resistencia al aceite |
| Ácido/alcalino fuerte | FKM | Alta resistencia térmica y química |
| Agua potable | EPDM o NR grado alimenticio | No tóxico, certificado FDA/WRAS |
| Vapor/alta temperatura | EPDM o FKM | Hasta 130–180 °C |
| Lodos abrasivos | NR resistente o PTFE revestido | Alta resistencia al desgaste |
| Entorno | Tipo de Estructura | Descripción |
| Gran desplazamiento | Tipo extendido o doble esfera | Mayor flexibilidad |
| Espacios reducidos | Cuerpo corto | Compacto, menor desplazamiento |
| Vibración/asentamiento severo | Con dispositivo limitador | Evita roturas o desprendimientos |
| Presión negativa | Tipo con refuerzo metálico | Resistente al colapso |
| Exposición UV/costas | EPDM + recubrimiento | Resistente a rayos UV y sal |
Normas Comunes:
GB/T 9119 (China) / ANSI (EE. UU.) / EN1092 (UE) / JIS (Japón)
Materiales Disponibles:
Acero al carbono Q235 (estándar)
Acero inoxidable 304/316 (entornos corrosivos o sanitarios)
Hierro dúctil (uso municipal de alta presión)
Recomendación: Usar pernos de alta resistencia grado 8.8 para conexiones seguras.
| Error | Consecuencia Potencial | Solución Correcta |
| Usar goma estándar en ácidos fuertes | Corrosión y fugas | Usar FKM o con revestimiento PTFE |
| No incluir dispositivo limitador en bomba | Desgarro o desprendimiento | Usar siempre tipo limitador |
| Usar NR para vapor | Envejecimiento rápido | Usar EPDM o FKM |
| Sin recubrimiento para uso exterior | Grietas por UV | Aplicar pintura negra o usar EPDM UV |
