Cuando necesita una válvula que combine una operación rápida de cuarto de vuelta, una durabilidad excepcional y la capacidad de manejar todo, desde petróleo crudo hasta químicos corrosivos, la válvula de macho merece su seria consideración. Durante más de un siglo, las válvulas de macho han sido la herramienta de trabajo anónima de las tuberías industriales, sin embargo, muchos ingenieros las pasan por alto en favor de las válvulas de bola o de mariposa, que son más comunes.
Entonces, ¿qué hace diferente a la válvula de macho? Imagine un macho cónico o cilíndrico con un orificio en su centro. Gírelo 90 grados y el orificio se alinea con su tubería (flujo total) o se coloca perpendicular (cierre completo). Eso es todo. Simple. Confiable. Efectivo.
Pero esto es lo que la mayoría de los proveedores no le dirán: las válvulas de macho ofrecen ventajas únicas que las válvulas de bola simplemente no pueden igualar, particularmente cuando su medio es propenso a ensuciarse, cristalizarse o cuando necesita una desviación de flujo multipuerto en un solo cuerpo de válvula.
En esta guía completa, le explicaremos todo lo que necesita saber sobre las válvulas de macho: cómo funcionan, dónde sobresalen, cómo seleccionar los materiales adecuados para su aplicación y por qué las válvulas de macho de WEIZIDOM compatibles con API 599, API 6D y GB12240 podrían ser la solución que su tubería ha estado esperando.
Una válvula de macho es una válvula rotativa de cuarto de vuelta que utiliza un macho cónico o cilíndrico con un puerto pasante (diámetro interior) para controlar el flujo de fluido. El macho gira dentro del cuerpo de la válvula para:
Posición abierta: Alinear el diámetro interior con el eje de la tubería → el fluido fluye directamente con una caída de presión mínima.
Posición cerrada: Girar el macho 90 grados para que la cara sólida bloquee la trayectoria del flujo → cierre hermético a burbujas.
Este diseño simple y robusto ha sido probado en servicios industriales exigentes durante más de un siglo. A diferencia de las válvulas de compuerta que requieren múltiples vueltas para abrirse o cerrarse, la válvula de macho logra el flujo total o el cierre total con solo un cuarto de vuelta (90°) de la manija o actuador.
| Característica | Descripción |
| Operación | Cuarto de vuelta (rotación de 90°) |
| Trayectoria del flujo (abierto) | Paso directo, conducto completo |
| Caída de presión | Muy baja |
| Configuraciones de puerto | 2 vías, 3 vías en L, 3 vías en T, multipuerto |
| Opciones de sellado | Camisa de PTFE (no lubricada), lubricada (metal a metal), asiento metálico (resistente al fuego) |
| Mejor para | Conmutación multipuerto, medios incrustantes/cristalizantes, alta presión, alta temperatura |

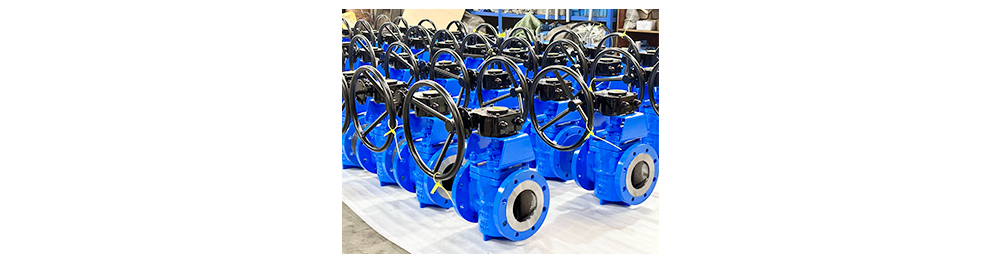

En WEIZIDOM, nuestras válvulas de macho se fabrican según los estándares API 599, API 6D y GB12240 con pruebas de calidad en 12 pasos, desde la materia prima hasta el producto terminado.
El cuerpo de la válvula contiene un macho cónico o cilíndrico con un puerto mecanizado (diámetro interior) a través de su centro.
El macho se coloca entre las superficies de asiento (camisa de PTFE o asientos metálicos).
Un vástago conecta el macho a un operador (manija, engranaje o actuador).
Girar el macho 90° ya sea:
Abre la válvula (el diámetro interior se alinea con la tubería) → el fluido fluye directamente.
Cierra la válvula (la cara sólida del macho bloquea el flujo) → cierre positivo.
Para válvulas de macho lubricadas: Se inyecta un sellador (grasa) entre el macho y el cuerpo para reducir la fricción y proporcionar sellado. La grasa también actúa como una barrera contra medios corrosivos.
Para válvulas de macho no lubricadas (con camisa): Una camisa de PTFE recubre la cavidad del cuerpo. El macho gira dentro de la camisa de PTFE, que proporciona una operación de baja fricción y un cierre hermético a burbujas sin lubricación.
La ventaja de autolimpieza: Cuando el macho gira, el borde de ataque del puerto limpia los depósitos, residuos y cristalizaciones del diámetro interior del cuerpo, evitando la acumulación y asegurando una operación suave continua. Esta es una característica que las válvulas de bola no tienen.
Las válvulas de macho se encuentran en prácticamente todos los sectores industriales. Aquí es donde sobresalen:
Petróleo y Gas
Oleoductos de crudo, transferencia de productos refinados, líneas de flujo de cabezales de pozo, sistemas de colectores.
Transmisión de gas a alta presión, aislamiento de estaciones de compresores.
Procesamiento Químico
Líneas de transferencia de químicos, alimentación de reactores, aislamiento de medios corrosivos, sistemas de muestreo.
Aplicaciones donde el medio puede ensuciar, cristalizar o dejar depósitos.
Farmacéutico
Líneas de proceso sanitarias, circuitos CIP, transferencia de solventes, aislamiento de principios activos (API).
Servicio limpio y resistente a la corrosión con camisas de PTFE.
Fertilizantes
Servicio de amoníaco, líneas de ácido fosfórico, manejo de lodos, transferencia de productos.
Generación de Energía
Líneas de vapor (cuerpo WC6 para alta temperatura), agua de alimentación de calderas, agua de refrigeración, transferencia de combustibleóleo.
Minería y Procesamiento de Minerales
Agua de proceso, líneas de derivación de lodos, alimentación de reactivos, transferencia de concentrados.
Pasta y Papel
Licor negro/blanco, líneas de pasta, alimentación de químicos.
| Industria | Medio Típico | Material del Cuerpo Recomendado | Sello Recomendado |
| Petróleo y Gas | Petróleo crudo, gas, agua | WCB | Lubricado / Camisa de PTFE |
| Químico | Ácidos, cáusticos, solventes | CF8/CF8M (SS304/SS316) | Camisa de PTFE |
| Energía | Vapor a alta temperatura | WC6 | Asiento metálico |
| Farmacéutico | Químicos limpios, agua | CF8 (SS304) | Camisa de PTFE |
| Fertilizantes | Amoníaco, ácidos | CF8M (SS316) | Camisa de PTFE |
¿Por qué elegir una válvula de macho en lugar de una válvula de bola o de mariposa? Aquí hay seis razones convincentes:
| Ventaja | Por Qué Es Importante |
| Acción de Limpieza Autónoma | Cuando el macho gira, su borde de ataque limpia los depósitos y medios cristalizados del diámetro interior del cuerpo → evita la acumulación y el atascamiento. Las válvulas de bola carecen de esta característica. |
| Capacidad Multipuerto | Una válvula de macho puede servir como desviador o mezclador de 3 vías → elimina múltiples válvulas y accesorios en T. Las válvulas de bola tienen opciones limitadas de 3 vías; las válvulas de mariposa no tienen ninguna. |
| Flujo Compacto de Paso Directo | El diseño de conducto completo crea una caída de presión mínima → reduce los costos de energía de bombeo. |
| Sellado Bidireccional | Sella igualmente bien contra la presión desde cualquier dirección → simplifica la instalación. |
| Amplia Selección de Materiales | WCB, WC6, CF8, CF8M → una familia de válvulas maneja aceite/agua/vapor, vapor a alta temperatura y químicos corrosivos. |
| Confiabilidad Probada | Más de 100 años de servicio en aplicaciones exigentes → diseño probado por el tiempo. |
La conclusión: Si su aplicación implica operación frecuente, conmutación multipuerto, medios que tienden a ensuciarse o cristalizarse, o servicio de alta presión/alta temperatura, una válvula de macho puede ser su mejor opción.
Las válvulas de macho son excepcionalmente versátiles porque se pueden configurar con diferentes disposiciones de puertos.
| Característica | Descripción |
| Puertos | 2 puertos (entrada + salida) |
| Función | Aislamiento estándar de encendido/apagado |
| Mejor para | Aislamiento general en líneas de aceite, agua, vapor, químicos |
Cómo funciona: Una entrada, una salida. El diámetro interior del macho se alinea con la tubería = abierto. Macho girado 90° = cerrado.
| Característica | Descripción |
| Puertos | 3 puertos (común + 2 salidas) |
| Función | La entrada común desvía a LA SALIDA A O LA SALIDA B (una salida siempre está cerrada) |
| Mejor para | Conmutación de flujo entre dos destinos (conmutación de filtros, llenado de tanques, líneas de derivación) |
Cómo funciona: El puerto en forma de L conecta la entrada común a una salida a la vez. Gire el macho 90° para cambiar a la otra salida.
| Característica | Descripción |
| Puertos | 3 puertos (común + 2) |
| Función | El puerto común puede fluir a AMBAS salidas simultáneamente; O combinar el flujo de dos entradas a la salida común. |
| Mejor para | Mezcla de reactivos, combinación de flujo, distribución a múltiples puntos. |
Cómo funciona: El puerto en forma de T puede conectar el puerto común a ambos puertos de salida al mismo tiempo, permitiendo la mezcla o la distribución simultánea.
| Necesidad | Configuración Recomendada |
| Aislamiento simple de encendido/apagado | De 2 vías (paso directo) |
| Conmutar el flujo entre dos destinos (A o B) | De 3 vías en L (desviador) |
| Combinar dos flujos en uno O distribuir un flujo a ambas salidas | De 3 vías en T (mezcla/distribución) |
Seleccionar el material del cuerpo correcto es crítico para el rendimiento y la vida útil de la válvula. He aquí cómo elegir:
| Material del Cuerpo | Equivalente | Mejor Para | Rango de Temperatura | Características Clave |
| WCB | Acero al carbono | Aceite, agua, vapor, gas en general (no corrosivos) | -29°C a +425°C | Rentable, buena resistencia, el más común |
| WC6 | Acero Cromo-Molibdeno | Vapor a alta temperatura, centrales eléctricas, refinerías | -29°C a +540°C | 1.25% Cromo-0.5% Molibdeno → excelente resistencia a alta temperatura |
| CF8 | SS304 | Servicio corrosivo general, ácidos oxidantes, farmacéutico | -196°C a +650°C | Acero inoxidable 18Cr-8Ni → buena resistencia general a la corrosión |
| CF8M | SS316 | Servicio corrosivo agresivo, cloruros, ácidos reductores | -196°C a +650°C | 18Cr-10Ni-2Mo → El molibdeno mejora la resistencia a cloruros/picaduras |
Cómo Elegir:
| Si su medio es… | Elija… |
| No corrosivo (aceite, agua, vapor, gas) | WCB |
| Vapor a alta temperatura (>425°C) | WC6 |
| Ligeramente corrosivo (ácidos diluidos, alimentos, farmacéutico) | CF8 (SS304) |
| Agresivamente corrosivo (ácidos fuertes, cloruros, agua salada) | CF8M (SS316) |
El sello (o camisa) determina el rango de temperatura de la válvula, la compatibilidad química y el rendimiento de cierre.
Comparación de Tipos de Sello
| Tipo de Sello | Mejor Para | Rango de Temperatura | Cierre | Mantenimiento |
| Camisa de PTFE (No lubricada) | Medios limpios, químicos corrosivos, farmacéutico | -200°C a +200°C | Hermético a burbujas | Ninguno → no requiere lubricación |
| Lubricado (Metal a metal) | Alta temperatura, medios abrasivos, vapor | -29°C a +540°C | Hermético a burbujas | Inyección periódica de grasa |
| Asiento Metálico (Resistente al fuego) | Alta temperatura, aplicaciones a prueba de fuego | -29°C a +650°C+ | Moderado (metal a metal) | Ninguno → sello secundario para seguridad contra incendios |
Cómo Elegir:
| Si su aplicación es… | Elija… |
| Químicos limpios, agua, aceite, farmacéutico | Camisa de PTFE (no lubricada) → sin mantenimiento |
| Vapor a alta temperatura, medios abrasivos, ciclado frecuente | Lubricado (metal a metal) → duradero, autolimpiante |
| Se requiere resistencia al fuego para hidrocarburos inflamables | Asiento metálico → sello secundario para eventos de incendio |
| Parámetro | Especificaciones de la Válvula de Macho WEIZIDOM |
| Estándares de Diseño | API 599, API 6D, GB12240 |
| Rango de Diámetro | DN50 – DN350 (2″ – 14″) |
| Rango de Presión | Clase 150 – Clase 1500 (PN16 – PN160) |
| Rango de Temperatura | -196°C a +650°C+ (depende del material) |
| Materiales del Cuerpo | WCB, WC6, CF8 (SS304), CF8M (SS316) |
| Tipos de Sello/Camisa | Camisa de PTFE, Lubricado, Asiento Metálico |
| Configuraciones de Puerto | 2 vías, 3 vías en L, 3 vías en T |
| Conexiones de Extremo | Bridado (ASME/PN/GB), Soldadura a tope, Soldadura de enchufe, Roscado |
| Estándares de Prueba | API 598 / ISO 5208 |
| Características Opcionales | Resistente al fuego (API 607), Baja Emisión Fugitiva (ISO 15848), Cumplimiento NACE |
Una instalación adecuada asegura una larga vida útil y un funcionamiento confiable.
| Directriz de Instalación | Por Qué Es Importante |
| Verifique la configuración y orientación correctas del puerto antes de la instalación. | Las válvulas de 3 vías tienen funciones de puerto específicas; una tubería incorrecta impide el funcionamiento adecuado. |
| Para válvulas de macho lubricadas, asegúrese de que los accesorios de lubricación sean accesibles. | Se requiere lubricación periódica en servicio para el sellado y el funcionamiento suave. |
| Para válvulas con camisa de PTFE, no exceda la clasificación de temperatura (200°C). | La camisa de PTFE se degrada por encima de 200°C → use lubricada o con asiento metálico para servicio a alta temperatura. |
| Instale con válvulas de aislamiento aguas arriba y abajo (recomendado). | Permite el desmontaje de la válvula para mantenimiento sin drenar toda la tubería. |
| Para operación con palanca manual, asegure espacio adecuado para el recorrido de la palanca. | La palanca debe girar 90° (o 180° para algunas configuraciones de 3 vías) entre posiciones. |
| Para servicio de vapor a alta temperatura (WC6), permita un tiempo de calentamiento antes de operar. | La expansión térmica del macho y el cuerpo debe alcanzar el equilibrio → evita el atascamiento. |
| Para medios que pueden cristalizarse o polimerizarse, accione la válvula periódicamente. | Evita que el macho se atasque debido a la acumulación de depósitos. |
Muchos ingenieros optan por las válvulas de bola por defecto. Pero para ciertas aplicaciones, una válvula de macho es la opción superior.
| Consideración | Válvula de Macho | Válvula de Bola |
| Trayectoria del flujo (abierto) | Paso directo, conducto completo | Paso directo, conducto completo |
| Caída de presión | Muy baja | Muy baja |
| Capacidad multipuerto | Excelente (2, 3, 4 puertos) | Limitada (3 vías disponible pero poco común) |
| Acción de autolimpieza | Sí → acción de limpieza que elimina depósitos | Limitada → sin acción de limpieza |
| Capacidad a alta temperatura | Excelente (asiento metálico) | Excelente (asiento metálico) |
| Medios incrustantes/cristalizantes | Excelente → la acción de limpieza evita atascos | Deficiente → el medio puede endurecerse en la cavidad de la bola |
| Costo (2 vías) | Moderado | Moderado |
| Mejor para | Conmutación multipuerto, medios incrustantes, alta presión | Aislamiento general, operación rápida, ciclos de vida altos |
Elija una válvula de macho cuando: Necesite desviación de flujo de 3 vías, el medio tienda a ensuciarse/cristalizarse, o necesite una válvula autolimpiante para servicio sucio.
Elija una válvula de bola cuando: Necesite aislamiento simple de 2 vías, una vida útil de ciclos alta, o un costo inicial más bajo para medios limpios.
Cuando adquiere válvulas de macho de WEIZIDOM, obtiene más que un simple producto: obtiene una solución completa respaldada por décadas de experiencia en fabricación.
| Razón | Beneficio |
| Cumplimiento con API 599, API 6D y GB12240 | Fabricado según estándares internacionales y chinos reconocidos → garantiza calidad, precisión dimensional y rendimiento para tuberías de petróleo, gas, química, energía y farmacéutica. |
| Excepcional rango de diámetro y presión (DN50–DN350, Clase 150–1500) | Un solo proveedor para líneas de proceso de medianas a grandes y aplicaciones de alta presión. |
| Amplia selección de materiales (WCB, WC6, CF8, CF8M) | Seleccione el material óptimo para servicio de aceite/agua/vapor, vapor a alta temperatura o químicos corrosivos. |
| Operación rápida de cuarto de vuelta | La rotación de 90° proporciona un aislamiento rápido → ideal para paradas de emergencia y aplicaciones de ciclos altos. |
| 108+ destinos de exportación | Confiabilidad probada en todo el mundo → México, Colombia, Chile, Pakistán, Arabia Saudita, Emiratos Árabes Unidos, Sudáfrica, Egipto y más. |
| Pruebas de calidad en 12 pasos | Desde la materia prima hasta el producto terminado → verificación de material (PMI), inspección dimensional, pruebas hidrostáticas, pruebas de fugas del asiento. |
| Soporte técnico gratuito | Nuestros ingenieros lo ayudan a seleccionar la válvula adecuada para su aplicación específica. |
