En el mundo de las válvulas industriales, un diseño se destaca cuando lo que está en juego es más importante — cuando el medio es corrosivo, tóxico, de alta pureza o está cargado de sólidos. A diferencia de las válvulas de compuerta, de bola o de globo que dependen de prensaestopas y asientos metálicos, la válvula de diafragma aísla por completo el mecanismo de operación del fluido del proceso. ¿El resultado? Cero fugas por el vástago, sin atrapamiento de medio y una fiabilidad excepcional en los entornos más hostiles.
Ya sea que esté manejando ácido sulfúrico concentrado en una planta química, dosificando hipoclorito de sodio en una planta de tratamiento de aguas residuales, distribuyendo Agua para Inyección (WFI) en una planta farmacéutica, o gestionando la refrigeración con agua de mar en un buque — la válvula de diafragma es a menudo la opción más segura, duradera y rentable.
En esta guía, exploraremos:
* Qué es una válvula de diafragma y cómo funciona
* Por qué es la válvula preferida para aplicaciones corrosivas, de lodos y de alta pureza
* Ventajas clave sobre las válvulas de bola y de compuerta
* Cómo seleccionar los materiales adecuados (F46, PFA, PO)
* Aplicaciones del mundo real en plantas químicas, petroquímicas, marinas, biofarmacéuticas y mineras
* Si busca una válvula que combine cero fugas, resistencia química y bajo mantenimiento, siga leyendo.

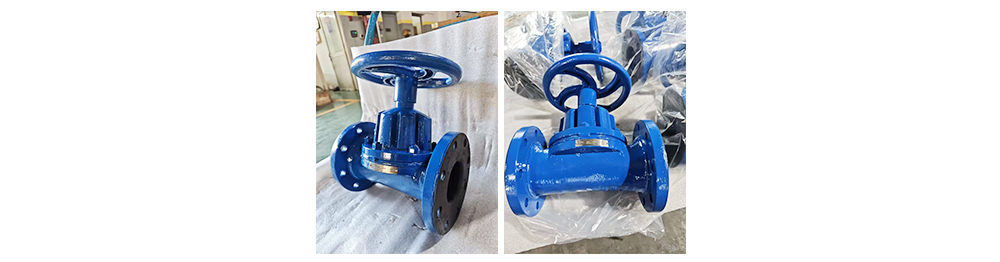

Una válvula de diafragma es una válvula de movimiento lineal que utiliza un diafragma flexible para iniciar, detener o regular el flujo. El diafragma — típicamente revestido con F46 (FEP), PFA o PO — está sujeto entre el cuerpo de la válvula y el bonete, siendo el único componente en contacto con el fluido.
Posición abierta: El diafragma se levanta del asiento (tipo weir) o se retrae completamente (paso directo), permitiendo el paso del flujo.
Posición cerrada: El diafragma se presiona contra el asiento, creando un cierre hermético (bubble-tight).
Sin prensaestopas, sin sellos rotativos en el vástago — el mecanismo de operación está completamente aislado del medio.
Este diseño único elimina las emisiones fugitivas, el atrapamiento de medio y la corrosión del metal — problemas que afectan a las válvulas tradicionales en servicios agresivos.
Tipo weir: Flujo suave sobre un resalto elevado — ideal para servicios químicos generales y regulación.
Paso directo: Paso total sin obstrucciones — ideal para lodos, fluidos viscosos y sistemas de alta pureza que deben ser drenables.
En WEIZIDOM, nuestras válvulas de diafragma se fabrican según las normas GB/T12239, BS5156 y EN13397, con un control de calidad de 12 pasos que incluye pruebas de chispa de alto voltaje al 100% del revestimiento y del diafragma.
Las características únicas de la válvula de diafragma la hacen indispensable en varias industrias críticas. A continuación, se muestra su desempeño en entornos industriales reales.
Aislamiento y dosificación de ácidos fuertes (HCl, H₂SO₄, HNO₃), álcalis (NaOH) y disolventes agresivos. Por qué el diafragma? El revestimiento de F46/PFA proporciona una resistencia química excepcional. Sin prensaestopas → sin emisiones fugitivas de productos químicos peligrosos.
Sistemas de amina, despojadores de aguas agrias, inyección de químicos. Por qué el diafragma? Maneja H₂S y CO₂ sin corrosión del metal. Cero fugas en el vástago evita la liberación al medio ambiente de hidrocarburos.
Refrigeración por agua de mar, control de lastre, efluentes de depuradores. Por qué el diafragma? Cuerpos de CF3M (316L) + revestimiento de F46 resisten el ataque del agua salada. El paso de flujo suave evita la acumulación de organismos marinos.
Agua para Inyección (WFI), agua purificada (PW), vapor limpio, transferencia de API. Por qué el diafragma? Diseño sin bolsillos ni grietas previene el crecimiento bacteriano. Fácil de limpiar (CIP) y esterilizar (SIP). Sin atrapamiento de medio → elimina el riesgo de contaminación cruzada.
Dosificación de químicos (cloro, cloruro férrico, polímeros) y manejo de lodos. Por qué el diafragma? El diafragma flexible se adapta alrededor de las partículas → proporciona un cierre hermético incluso con sólidos presentes.
Soluciones de lixiviación ácida, lodos minerales abrasivos. Por qué el diafragma? El revestimiento de F46/PFA resiste el ataque químico; el diseño de diafragma maneja sólidos sin obstrucciones o atascos.
| Campo de Aplicación | Función Principal | Función Específica en la Planta |
| Industria Química | Aislamiento y dosificación de medios corrosivos | Maneja ácidos fuertes (HCl, H₂SO₄, HNO₃), álcalis (NaOH) y disolventes agresivos. El revestimiento de F46/PFA en el diafragma y el cuerpo proporciona una resistencia química excepcional. Cero fugas en el vástago evita emisiones fugitivas de productos químicos peligrosos. |
| Petróleo / Petroquímica | Aguas agrias, amina e inyección de químicos | Aísla el flujo en sistemas de amina, despojadores de aguas agrias y líneas de inyección de químicos. El diseño de diafragma maneja medios que contienen H₂S y CO₂ sin corrosión. Sin prensaestopas significa cero emisiones fugitivas en servicio de hidrocarburos. |
| Entornos Marinos | Refrigeración por agua de mar y control de lastre | Maneja agua de mar, agua salobre y efluentes de depuradores marinos. Los materiales resistentes a la corrosión (CF8M/CF3M) resisten el ataque del agua salada. El paso de flujo suave evita la acumulación de organismos marinos. |
| Farmacéutica y Biotecnología | Agua de alta pureza y vapor limpio | Utilizado en sistemas de Agua para Inyección (WFI), agua purificada (PW) y vapor limpio. El diseño sin bolsillos ni grietas previene el crecimiento bacteriano. Fácil de limpiar (CIP) y esterilizar (SIP). Sin atrapamiento de medio → elimina el riesgo de contaminación cruzada. |
| Tratamiento de Aguas Residuales | Dosificación de químicos y manejo de lodos | Controla el flujo de químicos corrosivos (cloro, cloruro férrico, polímeros) y lodos abrasivos. El diafragma flexible se adapta alrededor de las partículas → proporciona un cierre hermético incluso con sólidos presentes. |
| Minería y Procesamiento de Minerales | Lixiviación ácida y manejo de lodos | Maneja soluciones de lixiviación ácida (ácido sulfúrico) y lodos minerales abrasivos. Revestido con F46/PFA para resistencia química; el diseño de diafragma maneja sólidos sin obstrucciones o atascos. |
Por qué se prefieren las válvulas de diafragma para estas aplicaciones: Las válvulas tradicionales (compuerta, bola, globo) tienen prensaestopas que pueden fugarse, cavidades que atrapan medio y asientos metálicos que se corroen. La válvula de diafragma elimina todos estos problemas — el diafragma es el único componente en contacto con el fluido, no hay prensaestopas que puedan fugarse y el paso de flujo suave evita la acumulación de medio.
Hemos destilado los puntos fuertes de la válvula de diafragma en seis ventajas convincentes que los ingenieros de planta y los profesionales de compras valoran más.
| Ventaja | Por Qué es Importante |
| Cero fugas por el vástago — Sin prensaestopas | Elimina las emisiones fugitivas de productos químicos peligrosos o volátiles. Sin ajuste de prensaestopas, sin fugas en la glándula — nunca. |
| Revestimiento completo de fluoropolímero (F46 / PFA / PO) | El metal nunca entra en contacto con el fluido del proceso. Resistencia excepcional a ácidos fuertes, álcalis y disolventes. |
| Paso de flujo suave, sin bolsillos | Sin cavidades, sin puntos muertos, sin atrapamiento de medio. Ideal para aplicaciones de alta pureza (WFI) y lodos. |
| Cierre hermético (bubble-tight) con sólidos presentes | El diafragma flexible se adapta alrededor de partículas, cristales o fibras atrapadas — a diferencia de las válvulas de bola o compuerta que se atascan o fugan. |
| Excelente capacidad de regulación | Control de flujo preciso para dosificación química y regulación del proceso — característica de flujo suave y lineal. |
| Menor costo vs. válvulas de aleaciones exóticas | Proporciona una resistencia a la corrosión equivalente o superior en comparación con Hastelloy, Titanio o Monel — a una fracción del costo. |
Seleccionar el diafragma y el material de revestimiento correctos es crítico para el rendimiento a largo plazo.
| Material | Rango de Temp. | Resistencia Química | Flexibilidad | Mejor Para |
| F46 (FEP) | -40°C a +150°C | Excelente | Buena | Servicios químicos generales — el más común |
| PFA | -40°C a +180°C | Superior | Buena | Químicos a alta temperatura, medios agresivos propensos a la permeación |
| PO | -20°C a +80°C | Buena para álcalis, no para disolventes fuertes | Excelente | Sosa cáustica (NaOH), aplicaciones sensibles al costo |
| Material del Cuerpo | Equivalente | Mejor Para |
| WCB | Acero al carbono | Química general (requiere recubrimiento externo) |
| CF8 | SS304 | Entornos ligeramente corrosivos |
| CF3M | SS316L | Corrosión agresiva, marina, farmacéutica |
| Característica | Tipo Weir | Paso Directo |
| Mejor para | Química general, regulación | Lodos, fluidos viscosos, alta pureza |
| Pérdida de presión | Moderada | Muy baja |
| Capacidad de drenaje | Buena | Excelente (autodrenante) |
| Manejo de lodos | Moderada (el resalto puede atrapar sólidos) | Excelente (sin obstrucciones) |
Recomendación: La mayoría de las aplicaciones químicas utilizan el tipo weir. Para lodos, alta pureza (WFI/PW) y sistemas drenables, elija paso directo.
| Parámetro | Especificación |
| Normas | GB/T12239, BS5156, EN13397 |
| Diámetro | DN15 – DN400 (½” – 14″) |
| Presión | PN6, PN10, PN16, Clase 150 |
| Materiales del Cuerpo | WCB, CF8, CF3M (SS316L) |
| Revestimiento/Diafragma | F46 (FEP), PFA, PO |
| Conexiones | Bridado (GB, DIN, ANSI) |
| Temperatura (F46) | -40°C a +150°C |
| Temperatura (PFA) | -40°C a +180°C |
| Capaz para Vacío | Sí (con diafragma adecuado) |
| Capaz para CIP/SIP | Sí (diseños farmacéuticos/biotecnológicos) |
| Característica | Válvula de Diafragma | Válvula de Bola | Válvula de Compuerta |
| Fugas por vástago | Ninguna | Posible (prensastopas) | Posible (prensastopas) |
| Contacto del metal con el medio | Ninguno | Sí | Sí |
| Cavidades / puntos muertos | Ninguno | Sí | Sí |
| Manejo de lodos | Excelente | Pobre | Pobre |
| Servicio corrosivo | Excelente | Bueno (con revestimiento) | Pobre |
| Alta pureza / farmacia | Excelente | Moderado | Pobre |
| Regulación | Excelente | No recomendado | No recomendado |
Para garantizar el correcto funcionamiento de la Válvula de Diafragma:
| Directriz de Instalación | Razón |
| Inspeccione el diafragma y el revestimiento del cuerpo en busca de daños antes de la instalación. | Un diafragma o revestimiento dañado expone el cuerpo metálico al medio corrosivo — puede causar una falla rápida de la válvula. Se recomienda prueba de chispa de alto voltaje. |
| No apriete demasiado los pernos del bonete. | La sobrecompresión puede dañar el diafragma en el punto de sujeción. |
| Asegúrese de que la válvula esté instalada con la dirección del flujo según la marca del fabricante (para tipo weir). | Las válvulas tipo weir tienen una dirección de flujo preferida para un rendimiento óptimo y la vida útil del diafragma. |
| No opere la válvula sin medio en la línea (funcionamiento en seco). | El diafragma puede dañarse si se presiona contra el asiento sin un cojín de líquido — especialmente con medios abrasivos. |
| Para medios con sólidos en suspensión, considere el diseño de paso directo. | El tipo weir puede atrapar sólidos en el resalto — el paso directo proporciona un paso de flujo sin obstrucciones. |
| Para servicio de vacío, verifique que el diafragma sea adecuado. | Los diafragmas estándar pueden requerir soporte adicional para vacío total — consulte con WEIZIDOM. |
| Reemplace el diafragma periódicamente (mantenimiento preventivo). | El diafragma es una pieza de desgaste — la vida útil depende de la frecuencia de ciclo, la temperatura y la agresividad del medio. |
| Evite choques térmicos (cambios rápidos de temperatura). | Los materiales del revestimiento y del diafragma se expanden/contraen de manera diferente que el metal — los cambios rápidos pueden causar delaminación o agrietamiento. |
| Para aplicaciones de alta pureza/farmacéutica, especifique un diseño capaz de CIP/SIP. | Asegúrese de que el diseño del diafragma y del cuerpo permitan una limpieza y esterilización exhaustivas. |
| Razón | Beneficio |
| Cero Emisiones Fugitivas — Sin Fugas en el Prensastopas | El diafragma aísla completamente el bonete del proceso — sin prensaestopas, sin fugas en la glándula. Crítico para productos químicos peligrosos, tóxicos y volátiles. |
| Diseñada para Entornos Corrosivos | El revestimiento completo de F46/PFA/PO y el diafragma proporcionan una resistencia excepcional a ácidos fuertes, álcalis y químicos agresivos — el cuerpo metálico nunca contacta el fluido del proceso. |
| Cumple con GB/T12239 / BS5156 / EN13397 | Fabricada según estándares reconocidos de válvulas de diafragma — garantiza calidad, precisión dimensional y rendimiento para proyectos globales. |
| Rango de Diámetro Excepcional (DN15–DN400 / ½”–14″) | Un solo proveedor para pequeñas líneas de inyección de químicos hasta líneas principales marinas y petroquímicas — calidad consistente en todos los tamaños. |
| Maneja Lodos y Medios Cristalizantes | El diafragma flexible se adapta alrededor de las partículas al cerrar — proporciona un cierre hermético incluso con sólidos en suspensión, cristales o fibras. |
| Paso de Flujo Suave, Sin Bolsillos | Sin cavidades, sin puntos muertos, sin atrapamiento de medio — ideal para aplicaciones de alta pureza y lodos. Fácil de limpiar (CIP/SIP). |
Contacte con WEIZIDOM hoy para una consulta gratuita y un presupuesto sin compromiso. Díganos su medio, temperatura, presión y estándar de conexión — le recomendaremos la válvula de diafragma óptima para su planta.
