Las tuberías de vapor son una parte fundamental de muchos sistemas industriales, especialmente en plantas de energía, refinerías, plantas químicas, instalaciones de procesamiento de alimentos y sistemas HVAC. Elegir las válvulas adecuadas para las tuberías de vapor es esencial para garantizar la seguridad, la eficiencia y una larga vida útil.
En este artículo exploraremos qué son las tuberías de vapor, qué tipos de válvulas se usan comúnmente y el papel que desempeña cada una en los sistemas de vapor.

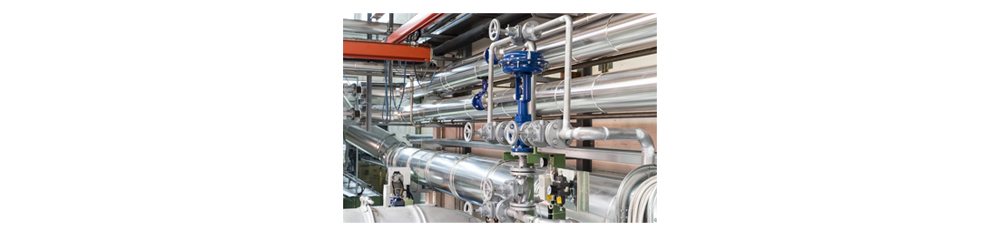

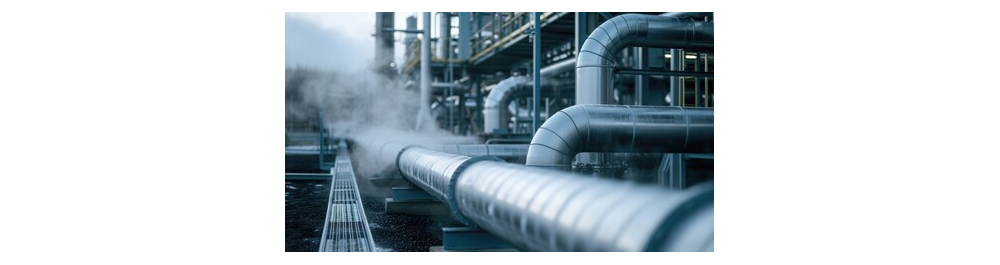

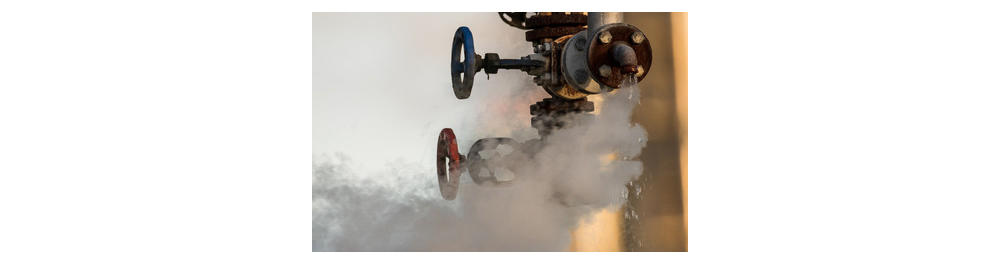

Las tuberías de vapor son sistemas especializados diseñados para transportar vapor desde las calderas hasta distintos puntos de aplicación. El vapor, al ser un gas de alta temperatura y presión, requiere tuberías diseñadas cuidadosamente con materiales duraderos como acero al carbono o acero inoxidable.
Transferencia de calor en procesos industriales
Impulsar turbinas en generación de energía
Esterilización en las industrias alimentaria y farmacéutica
Sistemas de calefacción en edificios (HVAC)
Debido a la temperatura y presión involucradas, las válvulas utilizadas en tuberías de vapor deben ser altamente confiables, resistentes al calor y certificadas para alta presión.
A continuación, se presentan los tipos de válvulas más utilizados en sistemas de tuberías de vapor:

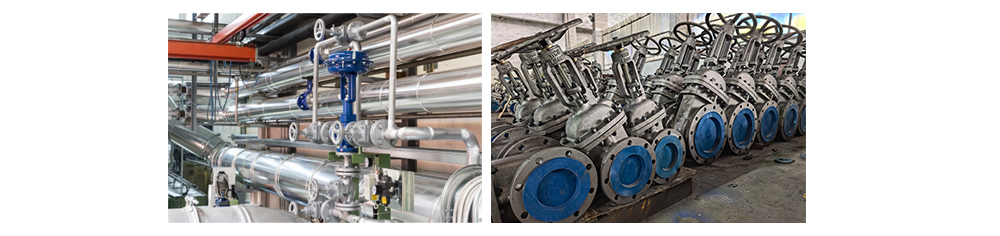

Válvula de aislamiento — completamente abierta o completamente cerrada
(No se recomienda para estrangulamiento)
Se utilizan para iniciar o detener el flujo de vapor. Ofrecen un cierre hermético cuando están cerradas y baja caída de presión cuando están abiertas, ideales para aplicaciones de aislamiento.
* Excelente capacidad de sellado
* Baja resistencia al flujo
* Adecuadas para vapor de alta presión
Cuerpo: Acero fundido, acero forjado, acero inoxidable
Asiento/Eje: Acero inoxidable o stellite para resistencia a alta temperatura
Volante manual (común)
Actuador eléctrico para control remoto o automatizado
* Elija tipo de eje ascendente para indicar visualmente la posición abierta/cerrada
* Verifique la clasificación de presión: Clase 150–600 según presión del vapor
* Ideal para aislamiento en líneas principales de vapor de alta presión
Regulación precisa de flujo y estrangulamiento
(También se usa para aislamiento en líneas pequeñas)
Diseñadas para controlar la tasa de flujo de vapor. Su construcción permite una regulación precisa, esencial en procesos que requieren control exacto del vapor.
* Regulación de flujo precisa
* Mejor capacidad de estrangulamiento que válvulas de compuerta
* Soportan altas presiones y temperaturas
Cuerpo: Acero fundido, acero forjado
Internos: Acero inoxidable o stellite (endurecido) para resistencia a erosión
Volante manual
Actuador neumático o eléctrico para control más preciso
* Ideal para puntos donde varía la presión o temperatura del vapor
* Seleccione válvulas de globo en patrón angular para sistemas de condensado
* Use en estaciones de control, regulación de temperatura o líneas de bypass

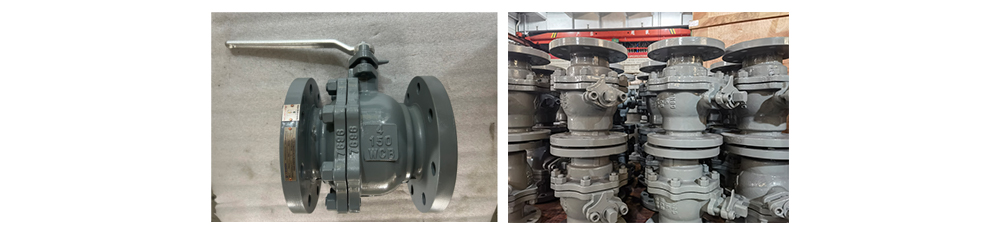

Cierre rápido o purga
(No recomendadas para estrangulación por erosión de los asientos)
Usadas donde se necesita apertura y cierre rápidos. Comunes en líneas de purga, drenajes y puntos de aislamiento.
* Operación rápida
* Diseño compacto
* Alta durabilidad en aplicaciones on/off
Cuerpo y Bola: Acero inoxidable o acero al carbono con sellos de alta temperatura (PTFE + grafito)
* Palanca manual
* Actuador neumático para purga automatizada
* Actuador eléctrico en sistemas de control
* Use válvulas de paso total para reducir caída de presión
* Ideales para líneas de drenaje, purga y bypass de seguridad
* Evite en aplicaciones de alta frecuencia o modulación
Control on/off en líneas grandes de vapor a baja presión
(Con cierta capacidad de estrangulación)
No recomendadas para vapor de alta presión, pero adecuadas para sistemas de vapor de baja presión. Livianas y de instalación compacta.
* Económicas
* Fácil instalación y mantenimiento
* Adecuadas para tuberías de gran diámetro
Cuerpo: Acero fundido o hierro dúctil
Disco: Acero inoxidable
Asiento: Grafito o elastómero de alta temperatura (no EPDM para vapor)
* Engranaje manual
* Actuador neumático o eléctrico para operación frecuente
* Para vapor de alta temperatura, seleccione válvulas con asiento metálico o de alto rendimiento
* Uso recomendado en conductos grandes, distribución de baja presión o sistemas no críticos

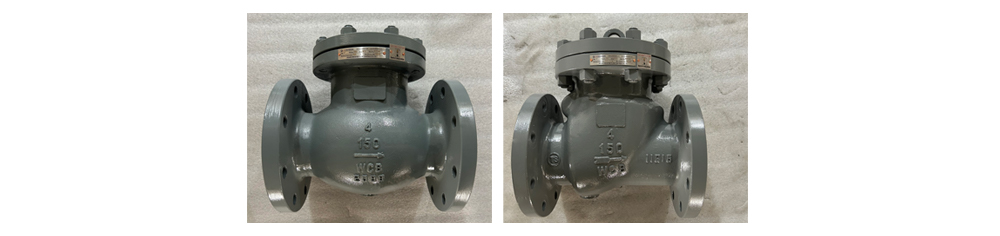

Evitan el retorno del flujo que puede dañar equipos como calderas o trampas de vapor
Permiten que el vapor fluya en una sola dirección, previniendo el flujo inverso.
* Operación automática
* Protege calderas y trampas de vapor
Mantenimiento mínimo
Cuerpo y Disco: Acero fundido o forjado
Asiento: Acero inoxidable o stellite
Tipo oscilante (swing): Para líneas horizontales
Tipo elevación (lift): Para vapor a alta presión en vertical
* Úselas en líneas de retorno, recuperación de condensado y trampas
* Verifique dirección del flujo y ángulo de instalación
* En vapor de baja presión, use tipo resorte para respuesta rápida
Liberación automática de presión para proteger el sistema
Válvula crítica que se abre automáticamente si la presión excede el límite, previniendo explosiones o daños.
* Vital para seguridad del sistema
* Cumple normativas (como ASME)
* Protege equipos y personal
Cuerpo: Acero forjado
Internos y resorte: Acero inoxidable para resistencia a la corrosión y temperatura
Autoaccionada por presión del sistema
* Elija válvulas certificadas conforme a normas ASME
* Dimensione según presión máxima de trabajo y flujo de vapor esperado
* Instale antes de equipos críticos, como la salida de la caldera
| Tipo de Válvula | Función Principal | Materiales Adecuados | Método de Accionamiento | Aplicación Recomendada |
| Válvula de Compuerta | Aislamiento | Acero fundido/forjado, acero inox. | Manual, Eléctrico | Corte en línea principal de vapor |
| Válvula de Globo | Regulación de flujo | Acero forjado, acero inox. | Manual, Neumático | Estaciones de control, líneas de bypass |
| Válvula de Bola | Cierre rápido | Acero inox. o carbono + PTFE | Manual, Eléctrico | Drenaje, purga, bypass |
| Válvula de Mariposa | On/off (baja presión) | Hierro dúctil, acero inox., grafito | Manual, Neumático | Conductos de vapor de gran diámetro y baja presión |
| Válvula de Retención | Prevención de retorno | Acero fundido/forjado, acero inox. | Automática (por flujo) | Líneas de condensado, protección de calderas |
| Válvula de Seguridad | Alivio de presión | Acero forjado, internos inox. | Autoaccionada | Salida de caldera, vapor de alta presión |
Seleccionar la válvula adecuada para una tubería de vapor depende de varios factores como presión, temperatura, función requerida y caudal. Cada tipo cumple una función específica:
Las válvulas de compuerta son ideales para aislamiento
Las de globo, para regulación
Las de retención, para evitar el flujo inverso
Y las de seguridad, para proteger el sistema de sobrepresión
Usar la combinación correcta garantiza un sistema de vapor seguro, eficiente y duradero. Tanto si diseña una nueva línea como si mantiene una existente, conocer las funciones de las válvulas le ayudará a tomar decisiones más inteligentes.
