Los sistemas de agua son redes complejas que requieren una variedad de componentes para funcionar de manera eficiente. Desde garantizar el control adecuado del flujo hasta proteger contra el retorno de agua y mantener la presión óptima, cada producto desempeña un papel crucial. En este artículo, exploraremos las funciones de productos clave, entre ellos las válvulas de compuerta, válvulas de mariposa, válvulas de retención, válvulas de escape, filtros, válvulas de reducción de presión, juntas, accesorios de tubería y medidores de flujo en los sistemas de agua.

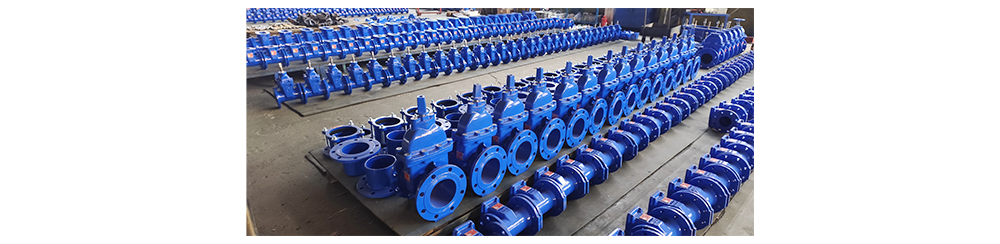

Las válvulas de compuerta se utilizan principalmente para abrir o cerrar completamente el flujo de agua en una tubería. En un sistema de agua, cuando se requiere mantenimiento en una sección específica de la tubería, una válvula de compuerta se puede cerrar para aislar esa parte del sistema. Por ejemplo, durante las reparaciones de las tuberías internas de una planta de tratamiento de agua, las válvulas de compuerta pueden detener el flujo de agua hacia el área afectada, permitiendo a los técnicos trabajar de forma segura y eficiente. Ofrecen baja resistencia al flujo cuando están completamente abiertas, lo cual es beneficioso para el transporte de agua a gran escala, donde minimizar las pérdidas de energía por fricción es crucial.
Se utilizan comúnmente en las líneas principales de suministro de agua, tanto a nivel municipal como en grandes sistemas industriales de agua. En una red de suministro de agua municipal, las válvulas de compuerta se instalan en cruces clave para controlar la distribución de agua a diferentes barrios o zonas industriales.

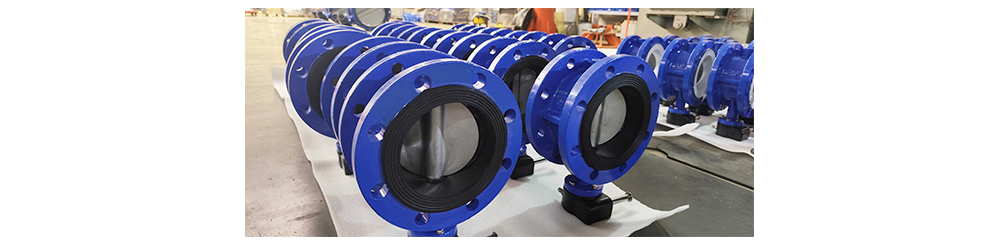

Las válvulas de mariposa están diseñadas para regular el flujo de agua. Operan girando un disco (la «mariposa») en perpendicular o paralelo a la dirección del flujo. En un sistema de agua, se pueden usar para ajustar el volumen de agua que circula por una tubería. Por ejemplo, en un sistema de riego, las válvulas de mariposa se pueden ajustar para controlar la cantidad de agua que llega a diferentes campos, según las necesidades hídricas de los cultivos. También son útiles para aplicaciones de estrangulamiento donde se requiere un control más preciso del caudal en comparación con una simple operación de encendido y apagado.
Las válvulas de mariposa se encuentran a menudo en sistemas basados en agua de HVAC (calefacción, ventilación y aire acondicionado), así como en plantas de tratamiento de agua para controlar el flujo de agua durante los diferentes procesos de tratamiento.

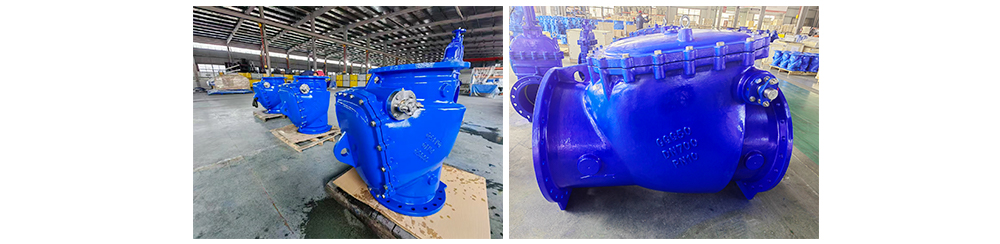

Las válvulas de retención impiden el retorno de agua en una tubería. En un sistema de agua, esto es esencial para proteger las bombas, los equipos de tratamiento y otros componentes contra daños causados por el flujo inverso. Por ejemplo, en una estación de bombeo de agua, si la bomba falla, la válvula de retención evitará que el agua regrese a la bomba, lo que podría dañar el impulsor y otros componentes internos. Garantizan que el agua fluya en una sola dirección, manteniendo la integridad del régimen de flujo del sistema de agua.
Las válvulas de retención se instalan en áreas donde el retorno de agua es un riesgo potencial, como en la salida de las bombas, en las líneas de suministro de agua que se conectan a múltiples fuentes y en las líneas de retorno de los sistemas de calefacción basados en agua.
Las válvulas de escape, también conocidas como válvulas de liberación de aire, son cruciales para eliminar el aire del sistema de agua. El aire puede acumularse en las tuberías con el tiempo, especialmente durante el proceso de llenado o debido a cambios de temperatura. Si no se elimina, este aire puede causar obstrucciones, reducir la eficiencia de las bombas e incluso provocar efectos de golpe de ariete. Las válvulas de escape liberan aire automáticamente cuando la presión del aire en la tubería alcanza un cierto nivel, garantizando un flujo de agua fluido.
Se instalan comúnmente en los puntos altos de la red de tuberías, como en la cima de colinas en un sistema de distribución de agua o en los puntos más altos de las tuberías de suministro de agua de un edificio de varios pisos.
Los filtros en los sistemas de agua están diseñados para eliminar impurezas del agua. Estas impurezas pueden variar desde sedimentos, arena y partículas de óxido hasta residuos más grandes. Al filtrar el agua, protegen los componentes aguas abajo, como válvulas, bombas y equipos de uso de agua, contra daños causados por la abrasión. Por ejemplo, en una máquina industrial refrigerada por agua, un filtro instalado en la línea de suministro de agua evitará que pequeñas partículas entren en el sistema de enfriamiento de la máquina, garantizando su funcionamiento a largo plazo.
Los filtros se utilizan en varias partes del sistema de agua, incluyendo la toma de agua de las plantas de tratamiento, en las etapas de pretratamiento de los sistemas industriales de agua y en la filtración final antes de que el agua se suministre a los usuarios finales en edificios residenciales o comerciales.
Las válvulas de reducción de presión se utilizan para disminuir la presión del agua en una tubería hasta un nivel deseado. En un sistema de agua, el agua entrante puede tener una alta presión, especialmente en las líneas de suministro municipal. Esta alta presión puede dañar equipos sensibles, como grifos, duchas y algunas maquinarias industriales de uso de agua. Las válvulas de reducción de presión regulan la presión, garantizando una presión estable y segura para el usuario final.
Se instalan en edificios residenciales y comerciales cerca del medidor de agua para reducir la presión del agua entrante a un nivel adecuado para las tuberías interiores. En entornos industriales, se utilizan en áreas donde se necesitan requisitos de presión específicos para diferentes procesos.
Las juntas proporcionan un sello entre dos superficies acopladas en un sistema de agua. Evitan la fuga de agua en las uniones, como entre tuberías, válvulas y bridas. Un sello adecuado es esencial para mantener la integridad del sistema de agua, prevenir la pérdida de agua y evitar daños en las áreas circundantes debido a la infiltración de agua. Por ejemplo, una junta entre el cuerpo de una válvula y su cubierta garantiza que no se escape agua durante su funcionamiento.
Las juntas se utilizan en todo tipo de conexiones dentro del sistema de agua, incluyendo conexiones de brida, conexiones roscadas y entre componentes de válvulas.
Los accesorios de tubería se utilizan para conectar diferentes secciones de tuberías, cambiar la dirección de la tubería o derivar de la tubería principal. Vienen en varias formas y tamaños, como codos, tes y acoplamientos. En un sistema de agua, los accesorios de tubería permiten crear una red compleja que puede adaptarse a diferentes diseños y requisitos. Por ejemplo, un accesorio de codo puede cambiar la dirección de una tubería de agua para sortear un obstáculo en la infraestructura de un edificio.
Los accesorios de tubería se utilizan en todo el sistema de agua, desde la construcción inicial de la red de tuberías en un nuevo desarrollo hasta la modificación y expansión de sistemas de agua existentes.
Los medidores de flujo miden el volumen o la masa de agua que circula por una tubería. Esta información es crucial para monitorear y gestionar el sistema de agua. En una planta de tratamiento de agua, los medidores de flujo pueden ayudar a los operadores a determinar la cantidad de agua que se está tratando, lo cual es importante para ajustar las dosis de productos químicos y garantizar el funcionamiento adecuado de los procesos de tratamiento. En un suministro de agua municipal, los medidores de flujo se pueden usar para medir el consumo de agua con fines de facturación.
Los medidores de flujo se instalan en puntos clave del sistema de agua, como en la toma de agua de una planta de tratamiento, en la salida de una estación de bombeo y en los puntos de conexión a diferentes consumidores en una red de distribución.
Fugas: Los clientes suelen enfrentar problemas de fugas en válvulas, accesorios de tubería o juntas. Esto puede deberse a una instalación incorrecta, desgaste o selección inadecuada de componentes.
Control de flujo ineficiente: Las válvulas de tamaño incorrecto o que funcionan mal pueden provocar un control de flujo ineficiente, lo que resulta en demasiada o muy poca agua que llega al lugar deseado.
Obstrucciones: Los filtros pueden obstruirse con el tiempo, reduciendo el flujo de agua y potencialmente dañando los componentes aguas abajo.
Problemas de presión: La presión de agua alta o baja puede causar problemas a los usuarios finales, desde equipos dañados hasta un flujo de agua deficiente.
Válvulas de compuerta: Al elegir una válvula de compuerta, considere el diámetro de la tubería, el caudal requerido y la clasificación de presión del sistema. Para tuberías de gran diámetro con requisitos de flujo de alto volumen, una válvula de compuerta de paso completo suele ser una buena opción.
Válvulas de mariposa: Seleccione una válvula de mariposa según los requisitos de control de flujo. Si se necesita un estrangulamiento preciso, busque una válvula con buenas características de control. También considere las clasificaciones de presión y temperatura de la válvula.
Válvulas de retención: El tipo de válvula de retención (por ejemplo, de basculante, de elevación) debe elegirse según el caudal, la presión y la probabilidad de retorno de agua en el sistema. Para flujos de alta velocidad, una válvula de retención de elevación puede ser más adecuada.
Válvulas de escape: Dimensiona la válvula de escape según el volumen de aire que pueda acumularse en la tubería. Considere el lugar de instalación, ya que debe estar en el punto más alto de la sección de la tubería.
Filtros: Elija un filtro con una clasificación de filtración adecuada según el tipo y tamaño de las impurezas en el agua. También considere la capacidad de caudal del filtro para garantizar que no cause una caída de presión significativa.
Válvulas de reducción de presión: Determine los requisitos de presión de entrada y salida del sistema para seleccionar la válvula de reducción de presión adecuada. Considere el caudal y el tipo de mecanismo de control (por ejemplo, de acción directa o pilotado).
Juntas: Seleccione juntas según el tipo de conexión, la presión y temperatura del sistema, y la compatibilidad química con el agua.
Accesorios de tubería: Elija accesorios de tubería según el material de la tubería, el tipo de conexión requerido (por ejemplo, roscada, soldada) y el ángulo o configuración necesarios para el diseño de la tubería.
Medidores de flujo: Considere los requisitos de precisión, el tipo de medición de flujo (por ejemplo, volumétrica o basada en masa) y la compatibilidad con el diámetro de la tubería y las propiedades del fluido al seleccionar un medidor de flujo.
R: Si bien las válvulas de compuerta se pueden usar para cerrar parcialmente el flujo, no son ideales para una regulación precisa del flujo. Su diseño es más adecuado para posiciones completamente abiertas o completamente cerradas. Para la regulación del flujo, las válvulas de mariposa o las válvulas de globo son opciones mejores, ya que ofrecen un control más preciso del caudal.
R: Si falla una válvula de escape, el aire se acumulará en la tubería. Esto puede provocar una reducción del flujo de agua, un mayor consumo de energía en las bombas y posibles efectos de golpe de ariete. En casos graves, puede causar daños a la tubería y otros componentes del sistema de agua.
